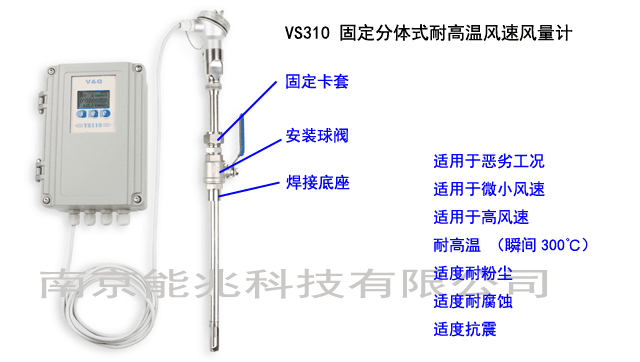

VS310系列耐溫型固定分體插入式高溫風速風量計,用于測量和控制氣體風速與風量;探頭耐溫≤ 250℃,瞬間300℃;直接測量質量風量,并得出標況風速與標況體積風量,無須溫壓補償;
適用于無結露的非可燃易爆氣體 ,應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測,適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等;
其特點是壓損小,無可動部件,量程比寬,響應速度快,在大管徑,低流速,風量范圍變化大及小風量測量方面表現好;
VS310風速風量計結構形式靈活多樣,有一體插入式,分體插入式和管道式三種,適合不同用戶的選用,尤其是插入式結構,使管徑大、壓力低的風量(速)測量變得簡單易行,如煙道、煙囪。
產品特點
• 基于熱擴散測量原理, 無需溫度和壓力補償,即可得到標況風速,標況體積風量或質量風量;
• 可測量風速高至 100Nm/s, 低至 0.5Nm/s ;低流速測量靈敏,可用于氣體檢漏,壓損可忽略;
• 采用自動熱平衡技術,介質溫度自補償,介質溫度 ≤ +250℃,瞬間可至 +300℃ 。
• 探頭經過處理,耐溫≤ 250℃,耐粉塵( 抗粘連,對粉塵等小顆粒不敏感 ),耐腐蝕 (具體可依工況進行定制)
• 傳感器無活動部件和壓力傳感部件,抗震性能好,工業品質。
• 液晶點陣漢字顯示,直觀方便,操作簡潔明了;
• 內置 5 點風量線性修正;在線動態校正電流 輸出;
• 實現大管徑小風量測量,最小風量可測接近零。
• 采用 RS485 通訊,支持 MODBUS-RTU 協議,可以實現工廠自動化,集成化;
• 二路繼電器報警輸出,繼電器常開觸點容量:直流 24VDC , 3A ;
• 安裝維修簡便,在線不斷流裝卸,維護方便;
• 儀表 24VDC 電源接線。
技術參數:
性能
|
技術參數
|
|||||
結構形式
|
插入式 | 管道式 | ||||
管徑范圍
|
DN40~3000mm (如需適用于更小管徑可定制) |
DN25~200mm | ||||
流速范圍
|
0.5~100 Nm/s | |||||
準確度
|
±1.5%讀數±0.5%的滿量程 | |||||
工作溫度
|
傳感器:-20~+250℃(瞬間300℃) 轉換器:-20~+45℃ | |||||
工作壓力
|
介質壓力≤ 1.0MPa | 介質壓力≤ 1.6MPa | ||||
傳感器材質
|
不銹鋼 | 不銹鋼 |
測量介質
|
無結露的非可燃易爆氣體 | |||||
供電電源
|
電壓DC24V / 電流≥1A | |||||
響應速度
|
2s | |||||
輸出信號
|
4-20mA(風速或風量輸出現場可調)、RS485( 支持MODBUS-RTU協議) | |||||
報警
|
2路繼電器常開觸點、3A/24VDC | |||||
供貨類型
|
分體結構; | |||||
管道材質
|
碳鋼 、不銹鋼、塑料等 | |||||
現場顯示
|
漢字液晶顯示 | |||||
顯示內容
|
標況風速、標況瞬時體積風量、瞬時質量風量、累積風量 | |||||
防護等級
|
IP65 |
選型圖表
內容 |
代碼說明 |
||||||||||
VS310 |
主機 |
||||||||||
傳感器類型 |
D |
標準插入式 |
|||||||||
E |
法蘭管段式 |
||||||||||
F |
螺紋管段式 |
||||||||||
G |
法蘭插入式 |
||||||||||
口徑(直接輸入,異型管需標注) |
圓形管道內徑: 25mm -3000mm |
||||||||||
方管提供邊長: 40*40-3000*3000 ; 單位: mm |
|||||||||||
壓力 (Mpa) |
S |
1.0 |
|||||||||
M |
1.6 (法蘭管段式,法蘭插入式) |
||||||||||
溫度( ℃ ) |
II |
-20~ 150 ℃ (瞬間可到 200 ℃ ) |
|||||||||
III |
-20~ 200 ℃ (瞬間可到 250 ℃ ) |
||||||||||
IV |
-20~ 250 ℃ (瞬間可到 300 ℃ ) |
||||||||||
探頭 ( 可多選 ) |
A |
標準型(探桿 304+ 探頭 316 不銹鋼) |
|||||||||
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ; |
|||||||||
2 |
RS485 接口 (MODBUS-RTU) ; |
||||||||||
3 |
頻率輸出; |
||||||||||
4 |
2 點繼電器常開觸點 |
||||||||||
連接與顯示方式 |
F |
分體式顯示 |
|||||||||
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
10 |
10m |
||||||||||
15 |
15m |
||||||||||
特殊非標定制功能代碼 |
N |
選型代碼加上 N ,同時合同備注詳細說明。 |
選型舉例:
型號: VS310-D-500-S-III-A-1/2-F-10
