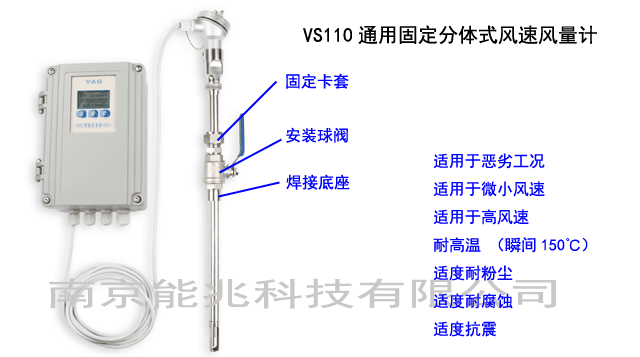

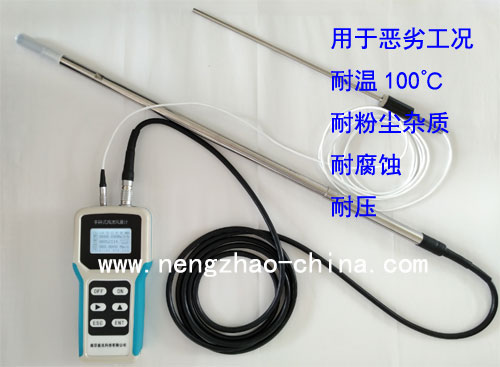

VS110系列中溫型熱敏風速風量計 用于測量和控制氣體風速與風量;分體插入式;探頭耐溫150度;直接測量質量風量,并得出標況風速與標況體積風量,無須溫壓補償;
適用于無結露的非可燃易爆氣體 ,應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測,適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等;
其特點是重復性好,壓損小,無可動部件,量程比寬,響應速度快,在大管徑,低流速,風量范圍變化大及小風量測量方面表現好;
VS110風速風量計結構形式靈活多樣,有一體插入式,分體插入式和管道式三種,適合不同用戶的選用,尤其是插入式結構,使管徑大、壓力低的風量(速)測量變得簡單易行,如煙道、煙囪。
產品特點
• 基于熱擴散測量原理, 無需溫度和壓力補償,即可得到標況風速,標況體積風量或質量風量;
• 可測量風速高至 60Nm/s, 低至 0.5Nm/s ;低流速測量靈敏,可用于氣體檢漏,壓損可忽略;
• 采用自動熱平衡技術,介質溫度自補償,介質溫度 ≤ +150℃,瞬間可至 +200℃ 。
• 探頭經過處理,適度耐溫,耐粉塵( 抗粘連,對粉塵等小顆粒不敏感 ),耐腐蝕 (具體可依工況進行定制)
• 傳感器無活動部件和壓力傳感部件,抗震性好,工業品質。
• 液晶點陣漢字顯示,直觀方便,操作簡潔明了;
• 內置 5 點風量線性修正;在線動態校正電流輸出;
• 實現大管徑小風量測量,最小風量可測低至零。
• 采用 RS485 通訊,支持 MODBUS-RTU 協議,可以實現工廠自動化,集成化;
• 二路繼電器報警輸出,繼電器常開觸點容量:直流 24VDC, 3A ;
• 安裝維修簡便,在線不斷流裝卸,維護方便;
• 儀表具有 24VDC 電源接線。
技術參數:
性能 | 技術參數 | |||||
結構形式 | 插入式 | |||||
測量介質 | 無結露的非可燃易爆氣體; | |||||
管徑范圍 | DN40~3000mm (如需適用于更小管徑可定制) | |||||
流速范圍 | 0.5~60 Nm/s | |||||
準確度 | ±2.5%讀數±0.5%的滿量程 | |||||
工作溫度 | 傳感器:-40~+150℃(需要選型) 轉換器:-20~+45℃ | |||||
工作壓力 | 介質壓力≤ 1.0MPa | |||||
供電電源 | 電壓DC24V / 電流≥1A | |||||
響應速度 | 2s | |||||
輸出信號 | 4-20mA(風速或風量輸出現場可調)、RS-485(支持MODBUS-RTU協議) | |||||
報警 | 2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |||||
供貨類型 | 分體結構 | |||||
管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
現場顯示 | 漢字液晶顯示 | |||||
顯示內容 | 標況風速、標況瞬時體積風量、瞬時質量風量、累積風量 | |||||
防護等級 | IP65 | |||||
傳感器材質 | 不銹鋼 |
選型圖表
內容 |
代碼說明 |
||||||||||
VS110 |
主機 |
||||||||||
傳感器類型 |
D |
標準插入式 |
|||||||||
G |
法蘭插入式 |
||||||||||
口徑(直接輸入,異型管需標注) |
圓形管道內徑: 40mm -3000mm |
||||||||||
方管提供邊長: 40*40-3000*3000 ; 單位: mm |
|||||||||||
壓力 (Mpa) |
S |
1.0 |
|||||||||
溫度( ℃ ) |
I |
-20~ 100 ℃ (瞬間可到 150 ℃ ) |
|||||||||
II |
-20~ 150 ℃ (瞬間可到 200 ℃ ) |
||||||||||
探頭 |
A |
標準型(探桿 304+ 探頭 316 不銹鋼) |
|||||||||
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ; |
|||||||||
2 |
RS485 接口 (MODBUS-RTU) ; |
||||||||||
3 |
頻率輸出; |
||||||||||
4 |
2 點繼電器常開觸點 |
||||||||||
|
|
||||||||||
連接與顯示方式 |
Y |
一體式顯示 |
|||||||||
F |
分體式顯示( 現場如有震動,此項必選 ) |
||||||||||
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
10 |
10m |
||||||||||
15 |
15m |
||||||||||
特殊非標定制功能代碼 |
N |
選型代碼加上 N ,同時合同備注詳細說明。 |
選型舉例:
型號: VS110-D-500-S-II-A-1/2-F-10
說明: VS110 主機,標準插入式傳感器,管道內徑為 500MM ,介質溫度 -40 到 150 度,輸出信號為 4 到 20MA ,帶 RS485 通訊接口,分體式顯示,傳感器和主機之間電纜線長 10 米 。
