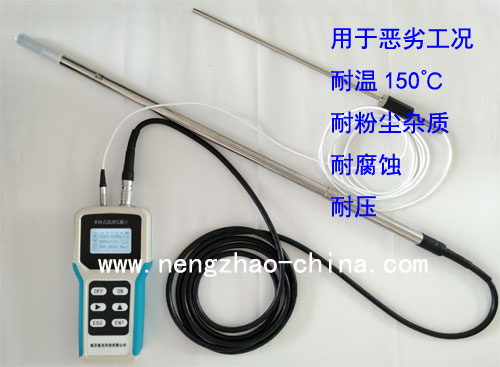

VF110便攜熱式風速風量計測量氣體的風速、風量、風溫(選配),可顯示標況風速與標況體積風量,亦可顯示質量風量,無須溫壓補償;
風速探頭耐溫≤150℃,304不銹鋼探桿,316不銹鋼風速探頭;
適度耐腐蝕、耐粉塵,用于部分惡劣工況 ;
• 測量原理:
儀表由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度,而另一部分用于加熱。前者監控實際過程溫度值;后者維持一恒定溫度值,使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差;氣體的質量風量越大,冷卻效應就越大,維持差分溫度所需的能量也就越大,因此,通過測量加熱器的能量便可得出被測氣體的質量風量與風速。
• 產品特點:
• 測量氣體的瞬時標況風量、累積標況風量、瞬時標況風速、溫度。
• 基于熱擴散測量原理,無需溫度和壓力補償 ;
• 可測量風速高至60Nm/s, 低至0.5Nm/s ;
• 風速(標配)與溫度(選配)測量值之最大值、最小值、平均值、數據記錄與導出功能,其中風速可記錄10組數據即10個數組,每組100條,共10*100=1000條數據,溫度可記錄10組數據即10個數組,每組90條,共10*90=900條數據。

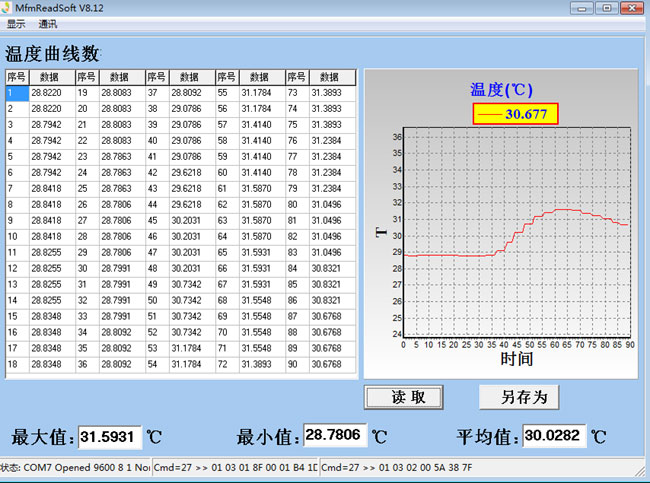

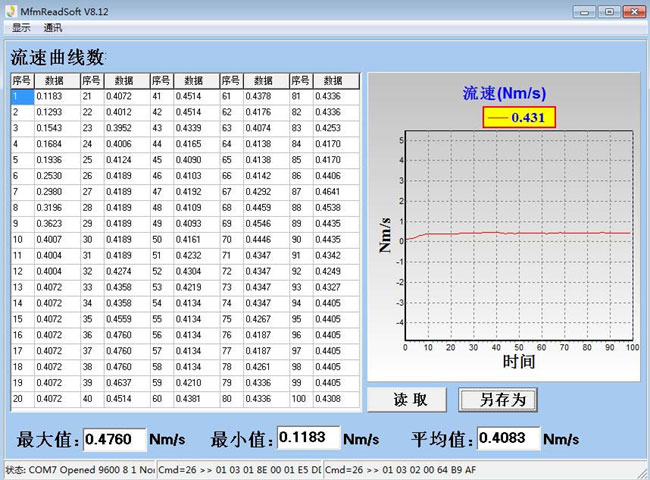

• 隨機軟件可顯示所記錄的數據并生成曲線圖,亦可導出數據到電腦保存。
• 通過設置現場工況下介質溫度與壓力,儀表可換算出工況風量與風速。
• 采用自動熱平衡技術,介質溫度自補償,介質 溫度≤+150 ℃ 。
• 探頭經過處理,適度耐高溫、耐粉塵(可擦洗,對粉塵等小顆粒不敏感)、耐腐蝕(探桿304+探頭316不銹鋼) ;
• 傳感器金屬材質,無活動部件和壓力傳感部件,工業品質 。

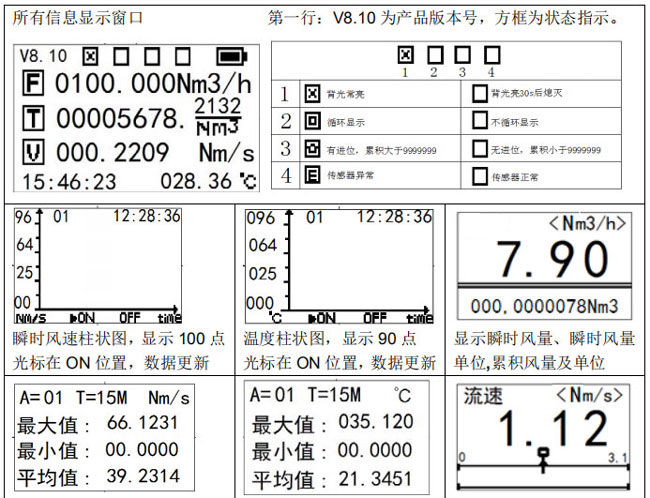

• 液晶點陣漢字顯示,直觀方便,操作簡潔明了;
• 內置5點風速線性修正;
• 可實現大管徑小風量風速測量。
• 具有無操作關機時間設置,電池容量關機保護設置功能。
• 儀表采用2節可充電鋰電池,可連續使用3-6小時以上。
• 產品應用:
■ 公用工程 --- 電﹑氣﹑水處理的監控
管道的氣體;鍋爐預熱空氣
■ 石油與天然氣工業
能量交換;填井氣回收;氣體質量分析;泄漏氣測試;
■ 電力行業
燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中氣體的測量;燃?xì)鉅t中氣體測量;電廠高爐的一次風的測量
■ 化學行業
煙氣循環監測;采樣系統中氣體風量計量;引風機的氣體風量計量;化肥廠氨氣測量;電池工廠氣體風量測量
■ 冶金行業
鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦?fàn)t煤氣的測量;軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣等)的測量控制;熱處理淬火爐等的氣體的控制
■ 紙漿與造紙行業
廢水處理系統中氣體的測量;煙道風量監控;鍋爐回收二次 / 三次空氣;鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
■ 食品及醫藥行業
加工操作中新鮮空氣的加入;啤酒廠中的二氧化碳處理;瓶子消毒器中的熱空氣的風量;熱氧化過程中氣體風量測量;通風系統;鍋爐進氣﹑廢氣﹑過程控制
■ 環保
氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測 SO2 和 NOX 的排量
■ 其他行業
工廠壓縮空氣測量(需使用固定卡套,在噴口測量除外);煤粉燃燒過程粉 / 氣配比控制燃料;水泥工業豎式磨粉機排放熱氣風量控制
• 技術指標
長度 |
風速探桿 |
一 : 標配 : 長650mm左右;其中探頭70mm(外徑19mm)+探桿440mm(外徑16mm)+140mm(外徑18mm) 長1115mm左右;其中探頭70mm(外徑19mm)+探桿945mm(外徑16mm)+100mm(外徑18mm) |
溫度探桿 |
300毫米(選配探頭) |
|
電纜 長度 |
風速與溫度傳感器電纜均為3米 |
|
電源 |
工作電源 |
2節可充電鋰電池 |
性能 |
環境溫度 |
-20~50 ℃ |
相對濕度 |
10%~90% |
|
環境壓力 |
86~106Kpa |
|
風速量程 |
0.5~60Nm/s |
|
介質溫度 |
-20~150 ℃(針對風速探頭) |
|
風速精度 |
±3% |
|
溫度探頭 |
-20到300 度(量程)(選配) |
|
溫度精度 |
≤ 0.8 ℃ |
|
介質壓力 |
≤ 1.0MPA |
|
預熱時間 |
≤ 15S |
|
響應時間 |
≤ 2S |
|
使用時間 |
一次充滿電后3-6小時 |
|
測量介質 |
無結露的非可燃易爆氣體 |
|
主機尺寸 |
205*100*35mm |
