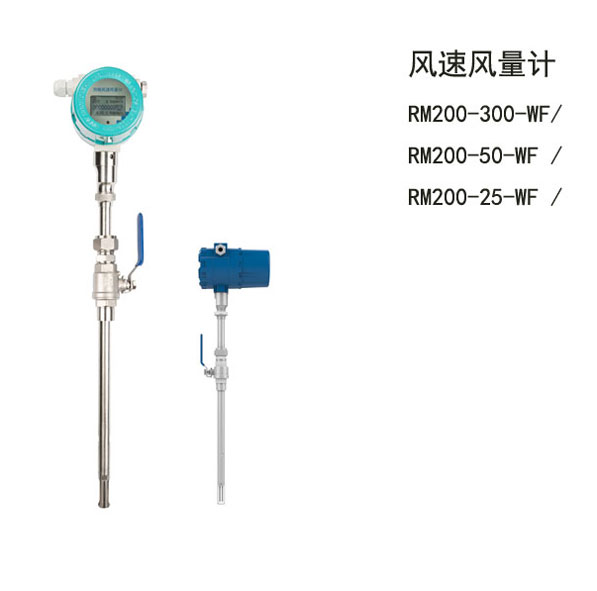

RM200-300-WF一體插入式 / RM200-50-WF分體插入式 / RM200-25-WF風速風量變送器,在線式測量,安裝方便簡潔,一體插入式、分體插入式;探頭耐溫100度;用于測量氣體風速, 具有風量計算功能;精度高;
適用于無結露的空氣、煙道氣、廢氣、含塵氣體等;
其特點是穩定性高,重復性好,壓損小,無可動部件,量程比寬,響應速度快,在大管徑,低流速,風量范圍變化大及小風量測量方面表現好;
該風速(量)計結構形式靈活多樣,插入式,適合不同用戶的選用,尤其是插入式結構,使管徑大、壓力低的風量(速)測量變得簡單易行,如煙道、煙囪。
產品特點
- 基于熱擴散測量原理, 無需溫度和壓力補償,即可得到標況風速,標況體積風量;
- 可測量風速高至100Nm/s, 低至 0.5Nm/s ;低流速測量靈敏,可用于氣體檢漏,壓損可忽略;
- 采用自動熱平衡技術,介質溫度自補償,介質溫度 ≤+100℃ 。
- 傳感器金屬材質無活動部件和壓力傳感部件,抗震性能好,工業品質。
- 液晶點陣漢字顯示,直觀方便,操作簡潔明了;
- 內置多點風量線性修正;在線動態校正電流輸出;
- 可實現大管徑小風量測量,最小風量可測接近于零。
- 采用 RS485 通訊,支持 MODBUS-RTU 協議,或 HART 通訊;
- 二路繼電器報警輸出,繼電器常開觸點容量:直流 24VDC ,3A ;
- 安裝維修簡便,在線不斷流裝卸,維護方便;
- 儀表電源:24VDC。
技術參數:
性能 | 技術參數 | |||||
結構形式 | 一體插入式,分體插入式 | |||||
測量介質 | 無結露的空氣 | |||||
管徑范圍 | DN40~3000mm (如需適用于更小管徑可定制) | |||||
流速范圍 | 0.5~100 Nm/s | |||||
準確度 | ±3%讀數±0.5%的滿量程 | |||||
工作溫度 | 傳感器:-20~+100℃(需要選型) 轉換器:-20~+45℃ | |||||
工作壓力 | 介質壓力≤1.0MPa | |||||
供電電源 | 電壓DC24V / 電流≥1A | |||||
響應速度 | 2S | |||||
輸出信號 | 1路4-20mA(風速或風量輸出現場可調)、脈沖 、RS485接口(支持MODBUS-RTU協議)、HART協議 | |||||
報警 | 2路繼電器常開觸點:3A/24VDC | |||||
供貨類型 | 分體結構、一體化結構 | |||||
管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
現場顯示 | 漢字液晶顯示 | |||||
顯示內容 | 標況風速、標況瞬時體積風量、累積風量 | |||||
防護等級 | IP65 | |||||
傳感器材質 | 不銹鋼 |
