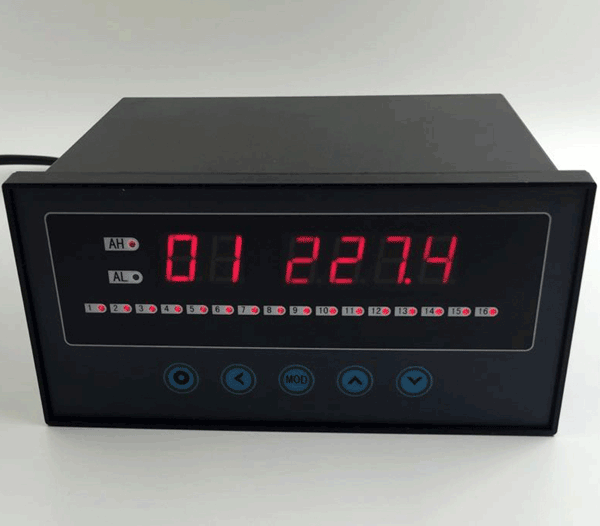

經濟型巡檢儀 NZ-XSLC
發布時間：2016-6-11 11:23:08
NZ-XSLC系列經濟型巡檢儀：
■ 8 路或 16 路全切換輸入；輸入通道可選。
■ 0.2 級精度，測控速度為每通道 0.1 秒。
■ 所有通道均為全切換輸入，可通過參數選擇熱電偶、熱電阻、直流電流或直流電壓信號。
■ 標配 2 點公共繼電器輸出，針對所有輸入通道報警輸出或斷阻、斷偶報警；亦可以選擇為獨立某一通道的報警輸出。
■ 標配 1 路 RS485 通訊接口，可以選擇為變送輸出，但是變送和通訊不能同時選擇。
NZ-XSLC系列經濟型巡檢儀-選型圖表：
|
內容 |
代碼說明 |
||||||||
|
NZ-XSLC |
0.2 級測量精度；測控速度（ 0.1 ×通道數） |
||||||||
|
輸入通道 |
08 |
8 路輸入 |
|||||||
|
16 |
16 路輸入 |
||||||||
|
外形尺寸 |

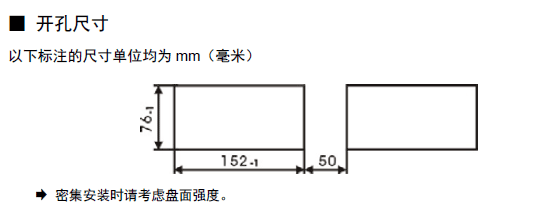

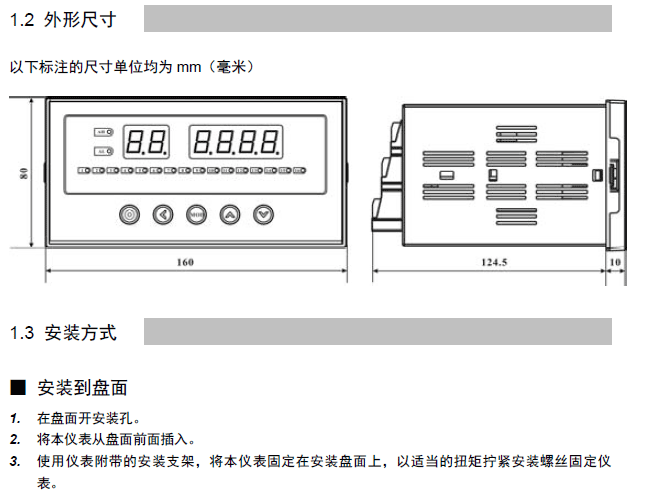

160 × 80 × 124 橫式 開孔尺寸： 152 × 76 |
||||||||
|
面板規格 |
|
2 位 LED （通道號顯示） + 4 位 LED （測量值顯示） |
|||||||
|
輸入信號 |
|
全部通道均為全切換輸入，輸入信號由參數設置： 熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ） 熱電偶（ K/S/R/B/N/E/J/T ） 直流電流（（ 4-20 ） mA/（ 0-10 ） mA/ （ 0-20 ） mA ） 直流電壓（（0-5）V、（1-5）V）信號或（mV 信號（+100～-100）mV ） |
|||||||
|
報警 |
|
2 點公共報警。（繼電器輸出， 250V AC/3A ，阻性負載） |
|||||||
|
通訊 （通訊速率： 2400 、 4800 、 9600 、 19200 、 38400 、 57600 ）（通訊地址： 0 ～ 99 ） |
S1 |
RS232 接口，通過參數設置選擇 TC ASC Ⅱ或 Modbus-RTU 協議 |
|||||||
|
S2 |
RS485 接口，通過參數設置選擇 TC ASC Ⅱ或 Modbus-RTU 協議 |
||||||||
|
變送 （選件）（與通訊不能同時具備。分辨力： 1/3000 ，負載能力： 600 Ω） |
A1 |
電流輸出（ 4-20 ） mA 、（ 0-20 ） mA 、（ 0-10 ） mA |
|||||||
|
A2 |
電壓輸出（ 0-5 ） V 、（ 1-5 ） V |
||||||||
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
|||||||
