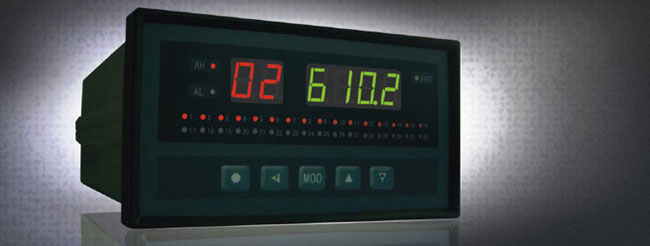

多功能智能巡檢儀 NZ-XSL
發布時間：2016-6-11 11:13:45
NZ-XSL系列多功能型智能巡檢儀適用于8~80點過程量的檢測和報警。可輸入熱電阻、熱電偶、直流電流、直流電壓等傳感器、變送器信號。
• 基本誤差小于 0.2%F·S ，顯示范圍 -1999~9999
• 各通道獨立設定輸入信號類型、量程、報警值
• 各通道獨立設定數字濾波時間常數，有效提高抗干擾能力
• 各通道獨立設定零點和滿度修正，有效減小傳感器誤差，提高系統測量精度
• 可任意關閉不使用的通道
• 2 級參數。第 2 級參數受密碼控制，防止誤操作。具備參數復制功能，大大減小參數設置的工作量
• 手動、定時、報警啟動打印
• 快速、高效的通信接口，大大縮短通信時間
二、NZ-XSL智能巡檢儀選型表:
■ 8 ～ 80 個輸入通道。鋁合金外殼，插拔式接線端子。 ■ 0.2 級精度，測控速度每通道 0.1 秒或 0.2 秒（熱電偶通道）。
■ 可輸入熱電阻，熱電偶，直流電流，直流電壓信號。 ■ 2 位通道號顯示， 4 位測量值顯示、顯示范圍 -1999 ～ 9999 。
■ 熱電阻顯示分辨力為 0.1 ℃，熱電偶顯示分辨力可通過參數設置為 1 ℃或 0.1 ℃。（各通道獨立設置）
■ 可設置使用的總通道數。也可任意關閉暫時不關心的通道、使其不參與巡回顯示和報警比較。
■ 各通道獨立設定信號類型，量程。 ■ 各通道獨立設定數字濾波時間常數，提高顯示穩定性。
■ 各通道獨立設定零點和滿度修正，提高系統測量精度。 ■ 具備定點顯示功能，方便調校。
■ 具備參數復制功能，可快速進行參數設置，大大減小參數設置的工作量。
■ 標配通訊接口�？蛇x擇 RS232 或 RS485 ， TC ASC Ⅱ協議或 modbus-RTU 協議。
■ 可選配打印功能。可實現手動，定時，報警打印。
■ 報警功能
① 每個通道有 4 個獨立設置的報警設定值及獨立的上限或下限報警方式。
② 每個通道獨立的報警指示燈。
③ 4 點報警輸出， 2 種可設置的報警輸出方式。
方式 1 ：閃光報警器工作方式。
第 1 點報警輸出：任何通道從非報警狀態進入報警狀態時閉合；自動延時恢復（確認）或面板按鍵恢復（確認）。
第 2 點報警輸出：只要有 1 個通道處于報警狀態時則閉合。
各通道的報警指示燈有 3 種狀態
① 不亮：表示該通道處于非報警狀態。
② 閃爍：表示該通道從非報警狀態進入報警狀態，并且未自動延時確認或面板按鍵確認。
③ 亮： 表示該通道處于報警狀態，且已確認。
方式 2 ：各通道的兩個報警設定點共用方式。
第 1 點報警輸出：任何 1 個通道的第 1 報警設定點處于報警狀態即閉合。
第 2 點報警輸出：任何 1 個通道的第 2 報警設定點處于報警狀態即閉合。
第 3 點報警輸出：任何 1 個通道的第 3 報警設定點處于報警狀態即閉合。
第 4 點報警輸出：任何 1 個通道的第 4 報警設定點處于報警狀態即閉合。
| 內容 | 代碼說明 | |||||||||
| NZ-XSL/ | 16 點溫度測量； 0.2 級測量精度；測控速度（ 0.2 秒×通道數） | |||||||||
| 外形尺寸 | A | 160 × 84 × 142 開孔尺寸： 152 × 76 | ||||||||
| B | 84 × 160 × 142 開孔尺寸： 76 × 152 | |||||||||
| C | 160 × 160 × 182 開孔尺寸： 152 × 152 | |||||||||
| D1 | 318 × 104 × 300 臺式 | |||||||||
| D2 | 318 × 104 × 300 盤裝 開孔尺寸： 312 × 96 | |||||||||
| 面板規格 |
|
2 位 LED （通道號顯示） + 4 位 LED （測量值顯示） | ||||||||
| 通道數（ A 、 B 尺寸儀表最多可選擇 32 通道； C 、 D1 、 D2 尺寸儀表最多可選 80 通道） | 08 | 8 通道，當外形尺寸選擇 C 型、 D1 型、 D2 型時，在正常價格基礎上加價 | ||||||||
| 16 | 16 通道，當外形尺寸選擇 C 型、 D1 型、 D2 型時，在正常價格基礎上加價 | |||||||||
| 24 | 24 通道，當外形尺寸選擇 C 型、 D1 型、 D2 型時，在正常價格基礎上加價 | |||||||||
| 32 | 32 通道，當外形尺寸選擇 C 型、 D1 型、 D2 型時，在正常價格基礎上加價 | |||||||||
| 40 | 40 通道 | |||||||||
| 48 | 48 通道 | |||||||||
| 56 | 56 通道 | |||||||||
| 64 | 64 通道 | |||||||||
| 72 | 72 通道 | |||||||||
| 80 | 80 通道 | |||||||||
| 輸入信號（其他輸入信號，訂貨時說明） | R | 全部通道均為熱電阻， Pt100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 | ||||||||
| E | 全部通道均為熱電偶， K 、 S 、 R 、 B 、 N 、 E 、 J 、 T | |||||||||
| B | 全部通道均為直流電流（（ 4-20 ） mA/ （ 0-10 ） mA/ （ 0-20 ） mA ）或直流電壓（（ 0-5 ） V/ （ 1-5 ） V ）信號。需要在訂貨時明確電流、電壓信號的輸入通道 | |||||||||
| X | 全部通道均為熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）、熱電偶（ K/S/R/B/N/E/J/T ）混用。 | |||||||||
| L | 全部通道均為熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）、熱電偶（ K/S/R/B/N/E/J/T ）、直流電流（（ 4-20 ） mA/ （ 0-10 ） mA/ （ 0-20 ） mA ）、直流電壓（（ 0-5 ） V/ （ 1-5 ） V ）混用。需要在需要在訂貨時明確電流、電壓信號的輸入通道 | |||||||||
| 報警 | 4 點公共報警繼電器輸出， 250V AC/3A ， 阻性負載 | |||||||||
| 通訊（選件）（通訊速率： 2400 、 4800 、 9600 、 19200 ）（通訊地址： 0-99 ） | S1 | TC ASCII 協議 RS232 | ||||||||
| S2 | TC ASCII 協議 RS485 | |||||||||
| M1 | Modbus-RTU 協議 RS232 | |||||||||
| M2 | Modbus-RTU 協議 RS485 | |||||||||
|
打印接口（選件） （ M1 、 M2 通訊方式不能再選打�。� |
P1 | 打印接口 | ||||||||
| P2 | 一體化打�。ㄏ� D1\D2 尺寸， 32 通道內有報警指示燈） | |||||||||
| 電源規格 | V0 | 100-240V AC 50/60 Hz | ||||||||
| V1 | 10-24V AC 50/60 Hz ； 10-24V DC | |||||||||
注：1、標準范圍輸入信號：
|
輸入信號類型 |
量程范圍 |
輸入信號類型 |
量程范圍 |
||
|
電 壓 |
0~5VDC |
-1999~9999 |
電 流 |
4~20mA |
-1999~9999 |
|
1~5VDC |
0~10mA |
||||
|
0~10VDC |
0~20mA |
||||
|
熱 電 阻 |
Pt100 |
-200 ～ 500 ℃ |
熱 電 偶 |
K |
-270 ℃ ～ 1372 ℃ |
|
Cu100 |
-50.0~ 150.0℃ |
S |
50 ℃ ～ 1750 ℃ |
||
|
Cu50 |
-50.0~ 150.0℃ |
R |
-50 ℃ ~1750℃ |
||
|
BA1 |
-200.0~ 650.0℃ |
B |
50~1800℃ |
||
|
BA2 |
-200.0~500.0℃ |
E |
-250 ℃ ～ 750 ℃ |
||
|
G53 |
-50.0~ 150.0℃ |
J |
-200 ℃ ～ 1000 ℃ |
||
|
T |
-250 ℃ ~400℃ |
||||
|
N |
-250 ℃ ~1300℃ |
||||
三、NZ-XSL智能巡檢儀技術規格:
| 輸 入 |
通道數： 5~80 通道 熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 全量程測量，顯示分辨率 0.1 ℃ ，有斷線識別功能 熱電偶： K ， S ， R ， B ， N ， E ， J ， T 等 全量程測量（包括負溫），顯示分辨率 1 ℃ 或 0.1 ℃ ，通過參數選擇。有斷線識別功能 直流電流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA ，顯示范圍 -1999~9999 ，任意設 置量程和小數點位置 直流電壓： 1V~5V ， 0V~5V ，顯示范圍 -1999~9999 ，任意設置量程和小數點位置 熱電阻輸入導線電阻： 20 Ω以內 熱電偶輸入導線電阻： 100 Ω以內 |
| 精 度 |
采用 16 位 A/D 轉換器 測量精度：± 0.2%F·S 顯示分辨力： 1/10000 熱電偶冷端補償精度：± 0.2 ℃ ，范圍 0 ℃ ~ 60 ℃ |
| 顯 示 |
2 位 LED 通道號顯示 4 位 LED 測量值顯示 各通道報警狀態指示燈、通信指示燈 |
| 報 警 |
3 種報警方式 2 點（可擴到 4 點）公用報警繼電器輸出 輸出繼電器觸點容量： 250V AC ， 2A （阻性負載） |
| 通 信 |
RS 232 或 RS 485 接口，光電隔離 儀表地址 0~99 可設定 通信速率 2400 、 4800 、 9600 、 19200 通過設定選擇 配套測試軟件，提供組態軟件和應用軟件技術支持 |
| 打 印 |
內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月。手動、手動 + 定時，手動 + 定時 + 報警三種打印啟動方式，通過設置選擇 打印內容：時間、報警狀態、測量值、工程量單位 |
| 電 源 |
V0 ： 160V AC~260V AC ， 50Hz V1 ： 20V DC~28V DC |
| 環 境 |
溫度： 0 ℃ ~ 50 ℃ 濕度：小于 90%R ·H |
