NZ5100系列單路數顯表 針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。

• 單路輸入，雙屏LED數碼顯示，且?guī)в泄庵�模擬指示功能（0～100％）。
• 具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
• 熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
• 具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
• 具有電壓、電流變送輸出信號可選。
• 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
• 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
• 帶DC24V饋電輸出，為現場變送器配電。
• 輸入、輸出、電源、通訊相互之間采用光電隔離技術。
• 具備多種外形尺寸及樣式供用戶選擇。
• 參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

選型表：


NZ5100 □ - □ - □ / □ / □ / □ / □ ( )- □ -( )        ①   ②   ③   ④   ⑤   ⑥   ⑦      ⑧   ⑨

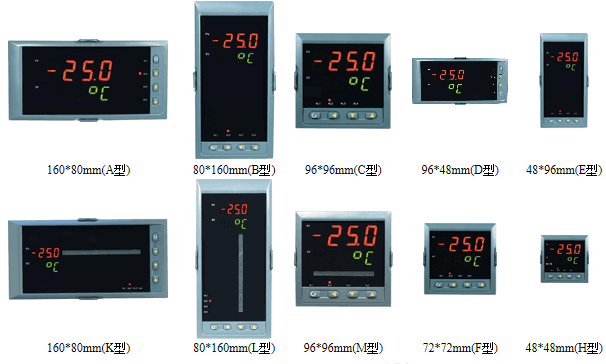

① 規格尺寸		② 輸入分度號
代碼	寬 * 高 * 深	代碼	分度號（測量范圍）
A B C D E F H K L M	160*80* 110mm （橫式） 80*160* 110mm （豎式） 96*96* 110mm （方式） 96*48* 110mm （橫式） 48*96* 110mm （豎式） 72*72* 110mm （方式） 48*48* 110mm （方式） 160*80* 110mm （橫式 / 光柱） 80*160* 110mm （豎式 / 光柱） 96*96* 110mm （方式 / 光柱）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶 B(400 ～ 1800℃) 熱電偶 S(0 ～ 1600℃) 熱電偶 K(0 ～ 1300℃) 熱電偶 E 分度 (0 ～ 1000℃) 熱電偶 T 分度 (-200.0 ～ 400.0℃) 熱電偶 J 分度 (0 ～ 1200℃) 熱電偶 R 分度 (0 ～ 1600℃) 熱電偶 N 分度 (0 ～ 1300℃) 熱電偶 F2 分度 (700 ～ 2000℃) 熱電偶 Wre3-25 分度 (0 ～ 2300℃) 熱電偶 Wre5-26 分度 (0 ～ 2300℃) 熱電阻 CU50(-50.0 ～ 150.0℃) 熱電阻 CU53(-50.0 ～ 150.0℃) 熱電阻 CU100(-50.0 ～ 150.0℃) 熱電阻 PT100(-200.0 ～ 650.0℃) 熱電阻 BA1(-200.0.0 ～ 600.0℃) 熱電阻 BA2 （ -200.0 ～ 600.0℃ ） 線性電阻 0 ～ 400Ω(-1999 ～ 9999) 遠傳電阻 0-350Ω (-1999 ～ 9999) 遠傳電阻 30-350Ω (-1999 ～ 9999) 0 ～ 20mV (-1999 ～ 9999) 0 ～ 40mV (-1999 ～ 9999) 0 ～ 100mV (-1999 ～ 9999) -20 ～ 20mV (-1999 ～ 9999) -100 ～ 100mV (-1999 ～ 9999) 0 ～ 20mA (-1999 ～ 9999) 0 ～ 10mA (-1999 ～ 9999) 4 ～ 20mA (-1999 ～ 9999) 0 ～ 5V (-1999 ～ 9999) 1 ～ 5V (-1999 ～ 9999) -5 ～ 5V (-1999 ～ 9999) 0 ～ 10V (-1999 ～ 9999)( 不可切換 ) 0 ～ 10mA 開方 (-1999 ～ 9999) 4 ～ 20mA 開方 (-1999 ～ 9999) 0 ～ 5V 開方 (-1999 ～ 9999) 1 ～ 5V 開方 (-1999 ～ 9999) 全切換 特殊規格
③ 變送輸出 1 （ OUT1 ）
代碼	輸出類型（負載電阻 RL ）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
④ 變送輸出 2 （ OUT2 ）
代碼	輸出類型（負載電阻 RL ）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑤ 報警（繼電器接點輸出）
代碼	報警限數
X 1 2 3 4	無輸出 1 限報警 2 限報警 3 限報警 4 限報警
⑥ 通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無通訊輸出 RS-485 通迅接口（ Modbus ） RS232 通迅接口（ Modbus ） RS232C 打印接口
⑦ 饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1 路饋電輸出 2 路饋電輸出 如 “2P （ 12/24 ） ” 表示第一路 12V ， 第二路 24V 饋電輸出。
⑧ 供電電源
代碼	電壓范圍
A D	AC/DC 100-240V (50/60Hz) DC 20-29V
⑨ 備注
無備注可省略

備注：

1 、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2 、規格尺寸為 F 型的儀表不帶 RS 232C 打印接口 ,H 型的儀表不帶 RS232 通訊接口和 RS 232C 打印接口。 3 、規格尺寸為 D 、 E 型的儀表，接線端子 25~36 間如有帶報警功能，繼電器觸點容量為 AC125V/ 0.5A 、 DC24V/ 0.5A ，規格尺寸為 H 型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為 AC220V/ 2A 、 DC24V/ 2A 。 4 、在寫型號時必須完整，沒有選到的功能項不能省略 , 必須用 “X” 補上。 例 1 ： NZ5100A -55-0/X/2/D1/1P(24)-A

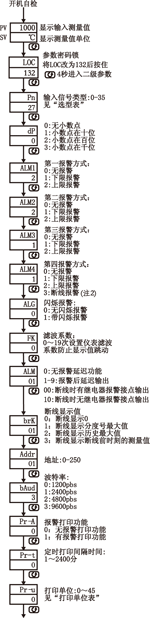

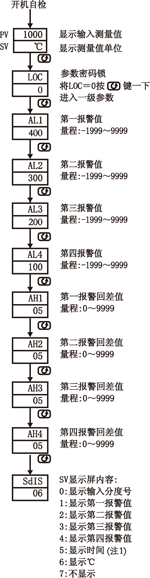

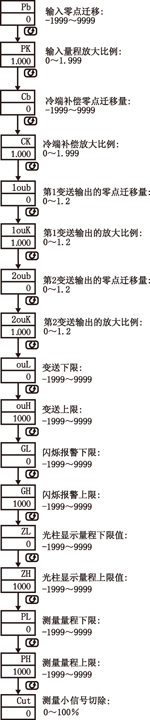

參數功能：






★注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。
例如：
注1：SV屏顯示“時間”有打印功能打開時才顯示。
注2：第四報警方式的“斷線報警”客戶有要求時才開放。

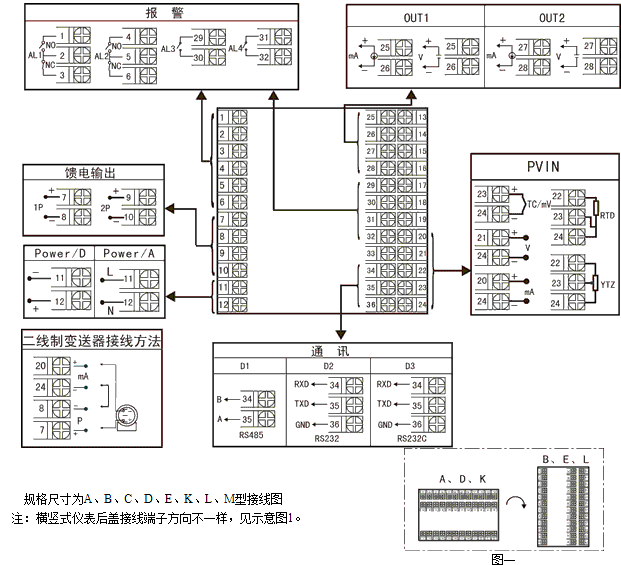

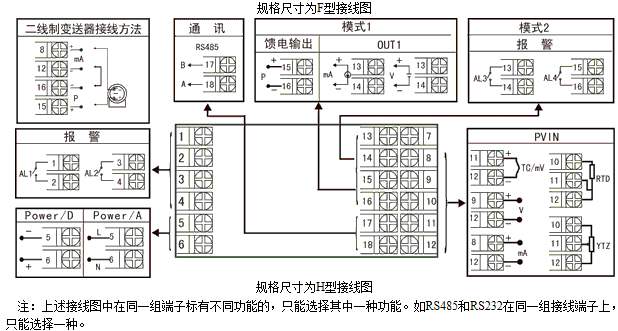

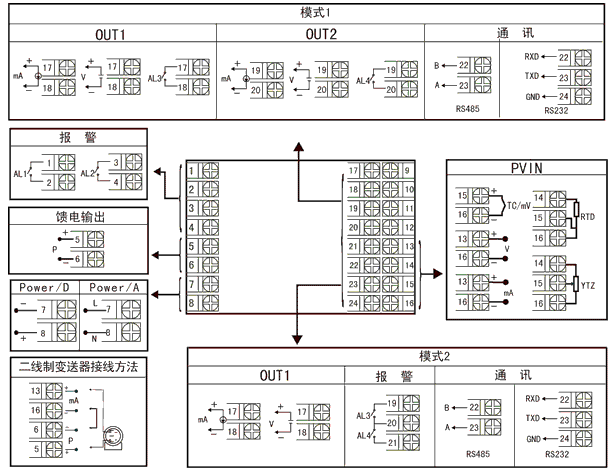

儀表接線圖：
