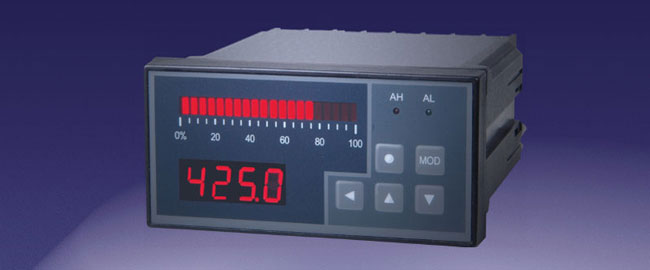

NZ-XST單通道數字式智能數顯儀表與**模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。

• 誤差小于0.2%F . S ，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
• 適用于電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表等信號類型
• zui多可達 8 點報警輸出，可選擇 10 種報警方式，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報
• 變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用
• 全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms,提供測試軟件，組態軟件和應用軟件技術支持.
• BCD 碼接口
• 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機
• 記錄單元可記錄 26 萬次測量數據，記錄間隔可設置。為數據分析、故障診斷提供有效的手段
• 多種外形尺寸和面板形式，數碼管顯示，液晶顯示，光柱顯示可以靈活選擇
• 對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的 8 段折線功能
• 25.4mm ~ 304.8mm （ 1″ ~ 12″）大屏顯示

NZ-XST單通道智能數顯儀表采用單片機嵌入式組合設計,硬件擴充性強,軟件平臺靈活,可以擴展開關量輸入、定時、程序順序控制等,不局限于標準功能.可按實際需要組合,以實現zui佳性能.



2 、NZ-XST單通道智能數顯儀表-選型表:



■ 0.2 級精度，測控速度每秒 5 次。顯示范圍 -1999 ～ 9999 。
■ 基本型，光柱型二種可選擇的面板形式。
■ 8 段折線修正功能。
■ 可選配 1 ～ 4 點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）
■ 5 種可選配的外供電源。
■ 可選配通訊、變送和打印功能。



內容	代碼說明
	NZ-XST-	0.2 級測量精度，測控速度每秒 5 次
外形尺寸及面板規格		AH1	160 × 80 × 125 開孔尺寸： 152×76 4 位 LED 單顯
		AS3	80 × 160 × 125 開孔尺寸： 76×152 光柱型 4 位 LED+單光柱 （測量值顯示）
		B1	96 × 96 × 112 開孔尺寸： 92 × 92 4 位 LED 單顯
		CH1	96 × 48 × 112 開孔尺寸： 92 × 45 4 位 LED 單顯
輸入信號 （其它輸入信號，訂貨時說明）			E	熱電偶（ K/S/R/B/N/E/J/T ）；
			R	熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）；
			I	直流電流（ 4～20 ） mA 、（ 0～10 ） mA 、（0～20）mA ；
			V	直流電壓（ 0 ～ 5 ） V 、（ 1 ～ 5 ） V 、（ 0 ～ 10 ） V ；
			M	mV 信號（訂貨注明范圍）
			L	遠傳壓力表
報警（選件）				T1 ～ 4	T3 、 T4 限 AH 、 AS 、 B (250V AC/ 3A ，阻性負載 )
變送 （選件）（分辨率： 1/3000 ；負載能力： 600 Ω）					A1	電流輸出（4～20）mA 、（0～10）mA 、（0～20）mA
					A2	電壓輸出（1 ～ 5 ） V 、（ 0 ～ 5 ） V
					A3	電壓輸出（0 ～ 10 ） V
					A4	電壓輸出（-5V ～ +5V ）
					A5	電壓輸出（-10V ～ +10V ）
外供電源（選件）						B1	24V ± 5% 50mA 以下
						B1G	24V ± 5% 100mA 以下
						B2	12V ± 5% 50mA 以下
						B2G	12V ± 5% 100mA 以下
						B3	精密電源，一般為 10V ± 2%,30ppm ， 100mA 以下
通訊（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ） （通訊地址： 0 ～ 99 ）							S1	TC ASCII 協議 RS232
							S2	TC ASCII 協議 RS485
							M1	Modbus-RTU 協議 RS232
							M2	Modbus-RTU 協議 RS485
打印接口（選件）								P
電源規格									V0	100-240V AC 50/60 Hz
									V1	10-24VAC50/60 Hz；10-24VDC（限CH1）



注： 1 、標準信號及量程列表



輸入信號類型		量程范圍	輸入信號類型		量程范圍
電 壓	0~5VDC	-1999~9999	電 流	4~20mA	-1999~9999
	1~5VDC			0~10mA
				0~20mA
熱 電 阻	Pt100	-200.0~ 400. 0 ℃	熱 電 偶	K	0~1350 ℃
	Cu100	-50.0~ 150.0 ℃		S	0~1750 ℃
	Cu50	-50.0~ 150.0 ℃		R	0~1750 ℃
	BA1	-200.0~ 650.0 ℃		B	250~1800 ℃
	BA2	-200.0~ 400.0 ℃		E	0~700 ℃
	G53	-50.0~ 150.0 ℃		J	0~920 ℃
				T	0~400 ℃
				N	0~1300 ℃



打印功能不能和通信接口同時存在，打印功能只限于A、B型儀表。

3 、NZ-XST單通道智能數顯儀表-技術規格:

3.1 基本技術規格

• 電 源： 220V AC 供電的儀表： 220V ± 10% ，功耗小于 7VA ； 24V DC 供電的儀表： 24V ± 10% ，功耗小于 5VA ；12V DC 供電的儀表： 9V~20V ，功耗小于 5VA ;其它電源規格以隨機說明書為準
• 工作環境： 0 ℃ ~ 50 ℃ ，濕度低于 90%R . H ,寬溫范圍的儀表需在訂貨時注明
• 顯示范圍： -1999~9999 ，小數點位置可設定
• 顯示顏色：測量值綠色，設定值紅色，光柱紅色，或按定貨要求
• 顯示分辨力： 1/10000
• 輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表 7 種，其中

電 壓： 1V~5V DC ， 0V~5V DC 可通過設定選擇
電 流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA 可通過設定選擇
熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53
可通過設定選擇
熱電偶： K ， S ， R ， B ， N ， E ， J ， T 可通過設定選擇
其它輸入信號或分度號需在訂貨時注明

• 基本誤差：小于± 0.2%F . S
• 測量分辨力： 1/60000 ,16 位 A/D 轉換器
• 測量控制周期： 0.2 秒

3.2 NZ-XST 系列 數顯表選配件技術規格

報警輸出

• 10 種報警方式，通過設定選擇。延時報警功能
• 繼電器輸出：觸點容量 220V AC ， 3A
• OC 門輸出（訂貨時注明）：電壓小于 30V ，電流小于 50mA

變送輸出

• 光電隔離
• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流電流輸出，通過設定選擇。負載能力大于 600Ω
• 1V~5V ， 0V~5V ， 0V~10V 直流電壓輸出，需訂貨時注明
• 輸出分辨力： 1/1000 ，誤差小于± 0.5% F . S 或： 1/4000 ，誤差小于± 0.2% F . S （訂貨時注明）

通訊接口

• 光電隔離
• RS232 、 RS485 、 RS422 標準，在訂貨時注明
• 儀表地址 0~99 可設定
• 通訊速率 2400 、 4800 、 9600 、 19200 通過設定選擇，低于 2400 的速率需在訂貨時注明
• 儀表收到計算機命令到發出相應數據的回答延遲：以“ # ”為定界符的命令，回答延遲小于 500 μ s ；其它命令的回答延遲小于 100ms
• 配套測試軟件，提供組態軟件和應用軟件技術支持

打印接口及打印單元

• 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月
• 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇
• 打印內容：時間（年、月、日、時、分），報警狀態，測量值,工程量單位
• 1 臺打印單元只能接 1 臺儀表，需要 1 臺打印單元配接多臺儀表時，需選用智能打印單元
• 打印單元為 16 列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明

記錄單元

• 容量 4Mbit ，記錄 260000 次數據，記錄間隔時間 1 秒 ~59 分 59 秒可以設定。記錄數據停電不丟失
• 循環和非循環兩種方式通過設定選擇
• 通過通訊接口讀取數據

NZ-XST單通道智能數顯儀表外供電源:

• 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5% ，負載能力大于 50mA
• 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標稱值的誤差小于 0.2% ，負載能力大于 40mA
• 24V DC ， 12V DC ， 5V DC 或其它規格，需在訂貨時注明.
