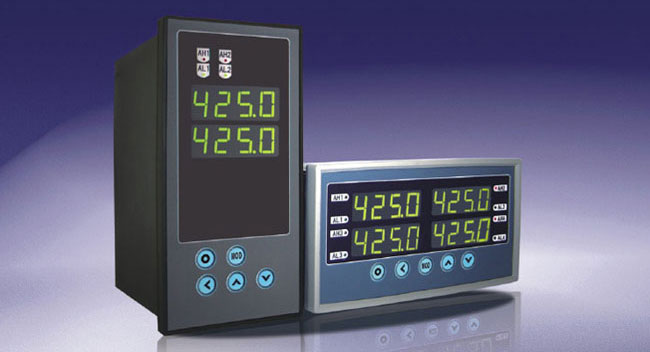

NZ-XSDAL多通道數顯儀特點簡介:

① 鋁合金外殼，進口優質端子
② 報警輸出最多 8 點，變送輸出最多 4 路
③ 2~4 個測量通道，獨立顯示。加、減、平均運算功能和最大值、最小值判斷功能。
④基本誤差優于± 0.2%F · S 。 16 位 A/D 轉換器。測量速度 0.2 秒 / 每通道。
⑤抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到 III 級。
⑥顯示范圍 -1999~9999 ，顯示顏色：全紅 LED 顯示
⑦可設置的多種測量值報警和運算結果報警功能
⑧可設置的運算結果變送輸出功能

2 、NZ-XSDAL多通道數顯儀選型表:



■ 2 ～ 4 路測量輸入，各輸入獨立顯示。

■ 0.2 級精度，測控速度 0.4 ～ 0.8 秒（ 0.2 秒×通道數）。

■ 3 通道輸入和 4 通道輸入時，具備平均、最大、最小三種運算方式，運算的結果可用于報警、變送、通訊。

■ 最多 8 個報警輸出點。

■ 最多 4 路變送輸出。

■ 鋁合金外殼，可插拔接線端子。



內容

代碼說明

NZ-XSDAL/

2通道輸入；0.2級測量精度；測控速度0.6秒（0.2秒/通道）

外形尺寸

AH

160×80×125開孔尺寸：152×76

AS

80×160×125開孔尺寸：76×152

面板規格

4位LED×通道數

通道數

2～4

2到4通道輸入，標準配置為2通道，超過2通道單獨收費。

順序表示4個通道輸入信號（其它輸入信號，訂貨時說明）

E

E

E

E

熱電偶（K/S/R/B/N/E/J/T）；

R

R

R

R

熱電阻（Pt100/Cu100/Cu50/BA1/BA2/G53）；

I

I

I

I

直流電流（4～20）mA、（0～10）mA、（0～20）mA；

V

V

V

V

直流電壓（0～5）V、（1～5）V、（0～10）V；

W

W

W

W

電位器（500Ω～10KΩ）

報警（選件）

T1～8

1～8點報警(250VAC/3A，阻性負載)。

變送（選件）（順序表示4路變送，需要幾路變送就寫幾路變送輸出信號）（分辨率：1/3000；負載能力：600Ω）

A1

A1

A1

A1

電流輸出（4～20）mA、（0～10）mA、（0～20）mA

A2

A2

A2

A2

電壓輸出（1～5）V、（0～5）V

A3

A3

A3

A3

電壓輸出（0～10）V

A4

A4

A4

A4

電壓輸出（-5V～+5V）

A5

A5

A5

A5

電壓輸出（-10V～+10V）

外供電源（選件）

B1

24V±5%50mA以下

B1G

24V±5%100mA以下

B2

12V±5%50mA以下

B2G

12V±5%100mA以下

通訊（選件）（通訊速率：2400、4800、9600、19200）（通訊地址：0～99）

S1

TCASCII協議RS232

S2

TCASCII協議RS485

M1

Modbus-RTU協議RS232

M2

Modbus-RTU協議RS485

打印接口（選件）

P

電源規格

V0

100-240VAC50/60Hz

V1

10-24VAC50/60Hz；10-24VDC



注：1 、標準信號及量程列表



輸入信號類型		量程范圍	輸入信號類型		量程范圍
電 壓	0~5VDC	-1999~9999	電 流	4~20mA	-1999~9999
	1~5VDC			0~10mA
				0~20mA
熱 電 阻	Pt100	-200.0~ 400. 0 ℃	熱 電 偶	K	0~1350 ℃
	Cu100	-50.0~ 150.0 ℃		S	0~1750 ℃
	Cu50	-50.0~ 150.0 ℃		R	0~1750 ℃
	BA1	-200.0~ 650.0 ℃		B	250~1800 ℃
	BA2	-200.0~ 400.0 ℃		E	0~700 ℃
	G53	-50.0~ 150.0 ℃		J	0~920 ℃
				T	0~400 ℃
				N	0~1300 ℃

3 、NZ-XSDAL多通道數顯儀 技術規格:

3.1 基本技術規格


電源	220V AC ± 10% ，功耗小于 8VA
	9V DC – 30V DC ，功耗小于 8VA



工作環境	0 ℃ - 50 ℃ ，濕度低于90%R . H
顯示范圍	-1999 – 9999
顯示分辨力	1/10000
輸入信號類型	電壓： 0V – 5V DC ； 1V – 5V DC 可通過設定選擇
	電流： 4mA – 20mA ； 0mA – 10mA ； 0mA – 20mA 可通過設定選擇
	熱電阻： Pt100 ； Cu100 ； Cu50 ； BA1 ； BA2 ； G53 可通過設定選擇
	熱電偶： K ； S ； R ； B ； N ； E ； J ； T 可通過設定選擇
	mV 信號： 100mV ； 50mV ； 20mV 需在訂貨時注明輸入范圍
基本誤差	小于± 0.2%F · S
測量分辨力	1/60000 ， 16 位 A/D 轉換器
測量控制周期	通道數× 0.2 秒

3.2 NZ-XSDAL多通道數顯儀選配件技術規格


報警輸出	10 種報警方式，通過設定選擇。延時報警功能
	繼電器輸出：觸點容量 220V AC ， 3A
變送輸出	光電隔離
	4mA – 20mA ； 0mA – 10mA ； 0mA – 20mA 直流電流輸出, 通過設定選擇，負載能力大于 500 Ω
	1V – 5V ； 0V – 5V ； 0V – 10V 直流電壓輸出，需訂貨時注明
	輸出分辨力： 1/4000 ，誤差小于± 0.2%F · S
通訊接口	光電隔離
	RS232 ； RS485 標準，訂貨時注明
	儀表地址 0 – 99 可設定
	通訊速率 1200 ； 2400 ； 4800 ； 9600 ； 19200 通過設定選擇
	配套測試軟件，提供組態軟件和應用軟件技術支持
打印接口及打印單元	內置硬件時鐘，停電不影響走時，自動調整閏年,大、小月
	手動；手動 + 定時；手動 + 定時 + 報警三種打印方式通過設置選擇
	打印單元為 16 列字符型微型打印機， 1 臺打印單元只能接 1 臺儀表
外供電源	普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5%,負載能力大于60mA
	24VDC;12VDC;5VDC 或其它規格,需在訂貨時注明
