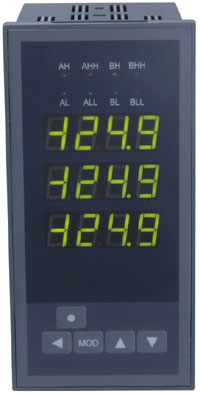

NZ-XSD系列多通道數顯儀表 分為 2 通道、3 通道二種類型；與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。

特別適合：

• 通道之間相互關連，需要加、減、比較等運算的應用
• 縮小測量控制儀表的尺寸
• 降低設備成本

主要特點：

• 誤差小于 0.2%F . S ，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
• 適用于電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表等信號類型
• 最多可達 4 點報警輸出，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報。每個報警點可通過設定分配到指定通道。 2 通道的儀表有差值、和值報警功能
• 2 路變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用。 2 通道的儀表有差值、和值變送輸出功能
• 全透明、高速、高效的網絡化通信接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于 10ms提供測試軟件，組態軟件和應用軟件技術支持
• 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機
• 1″~12″大屏顯示

NZ-XSD系列多通道數顯儀表-選型表：

2~3個測量通道，獨立顯示.
基本誤差優于±0.2%F·S,12 位 A/D 轉換器。測量速度 0.2 秒 / 每通道；
抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到 III 級

內容

代碼說明

NZ-XSD/

2 通道輸入，雙顯示

外形尺寸

A

160×80×125 或 80×160×125(W×H×L) 限 2-3 通道

B

96×96×112 (W×H×L) 限 2 通道

C

96×48×112 (W×H×L) 限 2 通道

面板形式

H

橫式全數字顯示（綠色）

S

豎式全數字顯示（綠色）

F

方型全數字形式（綠色）

G

豎式雙數字 + 雙光柱顯示（限 A 型 2 通道儀表）， 1 通道綠色， 2 通道紅色

通道數

2

2 通道儀表

3

3 通道儀表 （限 A 尺寸）

順序表示1，2，3通道的輸入信號（其它輸入信號，訂貨時說明，備注：1）

E

E

E

熱電偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

R

R

R

熱電阻 Pt100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

I

I

I

直流電流(4~20)mA 、(0~10)mA 或(0~20)mA

V

V

V

直流電壓(0~5)V 、(1~5)V

M

M

M

mV 信號（訂貨注明范圍）

W

W

W

電位器

L

L

L

遠傳壓力表

報警點數量 ( 注 2)

T □

T0: 無報警 T1~T4 ： 1~4 點報警

變送輸出 （下單時：有幾路輸出寫幾路）（注3 ）

A0

無輸出

A1

電流輸出(4~20）mA、（0~10）mA或（0~20）mA

A2

電壓輸出 (0 ~ 5)V 、(1 ~ 5)V

A3

電壓輸出 (0 ~ 10)V

A4

其它輸出

外供電源（注 4 ）

B0

無外供電源

B1

外供 24V DC ，誤差小于± 5% ，大于 60mA

B2

外供 12V DC ，誤差小于± 5% ，大于 60mA

B3

外供精密電壓源

B4

外供精密恒流源

B5

其它（訂貨需注明）

通訊接口（注 5 ）

S0

無通訊接口

S1

RS-232 接口

S2

RS-485 接口

打印功能（限 A 型儀表）（帶硬件時鐘）

P

P 表示打印接口

P1

表示帶一體化打印機

儀表電源

V0

85V AC~265 V AC

V1

10~36V DC

非標準功能

N

N 表示非標功能

注：1、標準信號及量程列表

輸入信號類型		量程范圍	輸入信號類型		量程范圍
電壓	0~5VDC	-1999~9999	電流	4~20mA	-1999~9999
	1~5VDC			0~10mA
				0~20mA
熱電阻	Pt100	-200.0~ 400. 0 ℃	熱電偶	K	0~ 1350 ℃
	Cu100	-50.0~ 150.0 ℃		S	0~ 1750 ℃
	Cu50	-50.0~ 150.0 ℃		R	0~ 1750 ℃
	BA1	-200.0~ 650.0 ℃		B	250~ 1800 ℃
	BA2	-200.0~ 400.0 ℃		E	0~ 700 ℃
	G53	-50.0~ 150.0 ℃		J	0~ 920 ℃
				T	0~ 400 ℃
				N	0~ 1300 ℃

2、2 通道儀表超過4點報警后，需改用NZ-XSDAL系列儀表；3通道儀表超過2點報警后，需改用NZ-XSDAL系列儀表，C型儀表最多2點報警。

3、2 通道儀表超過2路變送輸出需改用NZ-XSDAL系列儀表；3通道儀表超過1路變送輸出改用NZ-XSDAL系列儀表。

4、3 通道儀表無外供電源，如需要外供電源，必須改用NZ-XSDAL系列儀表。

5、選擇 MODBUS 通訊協議時，訂貨請注明；


基本技術規格:

• 電 源：

220VAC供電的儀表： 220V ± 10% ，功耗小于 7VA ；
24V DC 供電的儀表： 24V ± 10% ，功耗小于 5VA ；
12V DC 供電的儀表： 10V~20V ，功耗小于 5VA
其它電源規格以隨機說明書為準

• 工作環境： 0 ℃ ~50 ℃，濕度低于 90%R . H 寬溫范圍的儀表需在訂貨時注明
• 顯示范圍： -1999~9999 ，小數點位置可設定
• 顯示分辨力： 1/10000

• 輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 、電位器、 遠傳壓力表 7 種，其中

電 壓： 1V~5V DC ， 0V~5V DC 可通過設定選擇
電 流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA 可通過設定選擇
熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53
可通過設定選擇
熱電偶： K ， S ， R ， B ， N ， E ， J ， T 可通過設定選擇
其它輸入信號或分度號需在訂貨時注明

• 基本誤差：小于± 0.2%F . S
• 測量分辨力： 1/60000 ， 16 位 A/D 轉換器
• 測量控制周期：通道數× 0.2 秒

選配件技術規格:

• 報警輸出
• 10 種報警方式，通過設定選擇。延時報警功能
• 繼電器輸出：觸點容量 220V AC ， 3A
• OC 門輸出（訂貨時注明）：電壓小于 30V ，電流小于 50mA
• 變送輸出
• 光電隔離
• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流電流輸出，通過設定選擇。負載能力大于 600Ω
• 1V~5V ， 0V~5V ， 0V~10V 直流電壓輸出，需訂貨時注明
• 輸出分辨力： 1/3000 （內部分辨率 1/4000 ）;誤差小于± 0.2% F . S
• 通信接口
• 光電隔離
• RS232 、 RS485 標準，在訂貨時注明
• 儀表地址 0~99 可設定
• 通信速率 2400 、 4800 、 9600 、 19200 通過設定選擇，低于 2400 的速率需在訂貨時注明
• 儀表收到計算機命令到發出相應數據的回答延遲：以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
• 配套測試軟件，提供組態軟件和應用軟件技術支持
• 打印接口及打印單元
• 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月
• 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇
• 打印內容：時間（年、月、日、時、分），報警狀態，測量值，

工程量單位:

• 1 臺打印單元只能接 1 臺儀表，需要 1 臺打印單元配接多臺儀表時，需選用智能打印單元
• 打印單元為 16 列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明
• 外供電源
• 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5% ，負載能力大于 50mA
• 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標稱值的誤差小于 0.2% ，負載能力大于 40mA
• 24V DC ， 12V DC ， 5V DC 或其它規格，需在訂貨時注明
