VS200系列風速風量計/傳感變送器
發布時間：2018-8-7 17:26:44
VS200系列風速風量計/傳感變送器 用于測量和控制氣體風速與風量；一體插入式和分體插入式可選；
耐溫250度；適用于無結露，非可燃易爆氣體，典型應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，適用于空氣、干燥后的壓縮空氣、氮?dú)�、氬氣、氦氣、煙道�?span style="color:#333333;font-family:sans-serif,arial,verdana,trebuchet ms;font-size:13px;background-color:#FFFFFF;">、廢氣、含塵氣體等的監測；其特點是穩定性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，測量精度高，無須溫壓補償；
在大管徑，低流速，流量范圍變化大及小流量測量方面表現好；

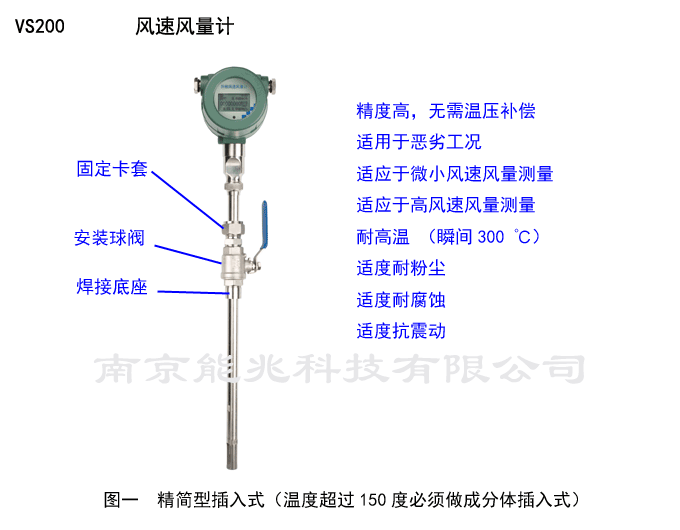

該風速風量計結構形式靈活多樣，分插入式和管道式二種，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。
技術優勢：
• 對氣體風量測量無需溫度和壓力補償，測量方便、準確�？傻玫綒怏w的質量風量或者標準體積風量。
• 寬量程比，可測量風速高至 100Nm/s 底至 0.1Nm/s 的氣體，可以用于氣體檢漏。
• 抗震性能好：傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
• 安裝維修簡便：在現場條件允許的情況下，可以實現不停產安裝和維護。
• 數字化設計：整體數字化電路測量，測量準確、維修方便。
• 采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化。
參數介紹：
| 性能 | 技術參數 | |||||
| 結構形式 | 插入式 | 管道式 | ||||
| 測量介質 | 無結露，非可燃易爆氣體 | |||||
| 管徑范圍 | DN80～4000mm (如需適用于更小管徑可特殊定制) | DN15～2000mm | ||||
| 風速范圍 | 0.1～100 Nm/s | |||||
| 準確度 | ±1～2.5% | |||||
| 工作溫度 |
傳感器：-20～+250℃ 轉換器：-20～+45℃ 說明： 選型時溫度范圍：-20～+200℃ 具體是指?jìng)鞲衅髡９ぷ鳒囟仍?50℃以下，瞬間可承受到200度； 選型時溫度范圍：-20～+250℃ 具體是指?jìng)鞲衅髡９ぷ鳒囟仍?00℃以下，瞬間可承受到250度； |
|||||
| 工作壓力 | 介質壓力≤ 1.6MPa | 介質壓力≤ 4.0MPa | ||||
| 供電電源 | 電壓DC24V / 電流≥1A；（可定制成 AC220V≤ 18W） | |||||
| 響應速度 | 1s | |||||
| 輸出信號 | 4-20mA(光電隔離，zui大負載500Ω，風速或風量輸出現場可調)、脈沖、RS-485(光電隔離)、HART協議 | |||||
| 報警 | 2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |||||
| 供貨類型 | 分體結構、一體化結構 | |||||
| 管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
| 現場顯示 | 四行漢字液晶顯示 | |||||
| 顯示內容 | 標準風速、標況瞬時體積風量、瞬時質量風量、累積風量 | |||||
| 防護等級 | IP65 | |||||
| 傳感器材質 | 不銹鋼 | 不銹鋼、碳鋼 | ||||
選型圖表：
|
內容 |
代碼說明 |
||||||||||
|
VS200 |
插入式風速風量計 |
||||||||||
|
傳感器類型 |
D |
標準插入式 |
|||||||||
| G | 法蘭插入式 | ||||||||||
|
口徑（直接輸入，異型管需標注） |
圓形管道內徑： 40mm -6000mm |
||||||||||
|
方管提供邊長： 40*40-3000*3000 ； 單位： mm |
|||||||||||
|
壓力 (Mpa) |
S |
1.0 |
|||||||||
|
溫度（ ℃ ） |
I |
-20~ 200 ℃ |
|||||||||
| II | -20~ 250 ℃ | ||||||||||
|
探頭 |
A |
標準型（探桿 304+ 探頭 316 不銹鋼） |
|||||||||
|
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ； |
|||||||||
|
2 |
RS485 接口 (MODBUS-RTU) ； |
||||||||||
|
4 |
2 點繼電器常開觸點 |
||||||||||
|
連接與顯示方式 |
Y |
一體式顯示 |
|||||||||
|
F |
分體式顯示（ 現場如有震動，此項必選 ） |
||||||||||
|
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
|
10 |
10m |
||||||||||
|
15 |
15m |
||||||||||
|
特殊非標定制功能代碼 |
N |
選型代碼加上 N ，同時合同備注詳細說明。 |
|||||||||
傳感器：-20～+250℃ 轉換器：-20～+45℃
說明：
選型時溫度范圍：-20～+200℃ 具體是指?jìng)鞲衅髡９ぷ鳒囟仍?50℃以下，瞬間可承受到200度；
選型時溫度范圍：-20～+250℃ 具體是指?jìng)鞲衅髡９ぷ鳒囟仍?00℃以下，瞬間可承受到250度；
