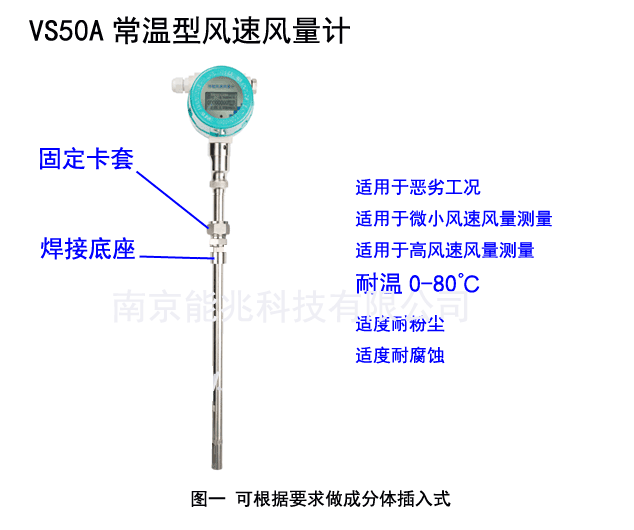

常溫型插入式風速風量計 VS50A
發布時間：2017-8-8 16:01:19
VS50A系列常溫型插入式風速風量計 ；熱敏式；安裝方便簡潔，一體插入式與分體插入式可選；
耐溫80度及以下；主要用于常溫工況的風速與風量測量；適度耐粉塵，腐蝕，完全勝任小風速與大風速的測量；適用于無結露，非可燃易爆氣體 ，可應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，特別適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等；其特點是可靠性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，在大管徑，低風速，風量范圍變化大及特小風量測量方面具有明顯優勢；
VS50A常溫插入式風速風量計結構形式靈活多樣，插入式，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。
產品特點
- 基于熱擴散測量原理，測量方便、準確。
- 寬量程比，高精度，可測量風速高至 50Nm/s, 低至 0.5Nm/s ；低流速測量靈敏，可用于氣體檢漏，壓損可忽略；
- 采用自動熱平衡技術，介質溫度自補償，介質最高溫度 +80℃ 。
- 金屬材質，傳感器無活動部件和壓力傳感部件，抗震性能好，使用壽命長，工業品質。
- 液晶點陣漢字顯示，直觀方便，操作簡潔明了；
- 智能微處理器及高精度，高分辨率模數，數模轉換芯片；
- 對風速信號鍵入30點動態修正，內置多點風量線性修正；在線動態校正電流 / 電壓輸出；
- 專有算法，可實現高線性，高重復性，高精度；實現大管徑小風量測量，最小風量可測低至零。
- 采用 RS485 通訊，支持 MODBUS-RTU 協議，可以實現工廠自動化，集成化；
- 二路繼電器報警輸出，繼電器常開觸點容量：直流 24V ，3A ；
- 安裝維修簡便，在線不斷流裝卸，維護方便；
- 儀表電源：24VDC。
技術參數：
| 性能 | 技術參數 | |||||
| 結構形式 | 插入式 | |||||
| 測量介質 | 各種無結露，非可燃易爆氣體 | |||||
| 管徑范圍 | DN40～6000mm (如需適用于更小管徑可特殊定制) | |||||
| 流速范圍 | 0.5～50 Nm/s | |||||
| 準確度 | ±3%讀數±1.5%的滿量程 | |||||
| 工作溫度 | 傳感器：-20～+80℃(需要選型) 轉換器：-20～+45℃ | |||||
| 工作壓力 | 介質壓力≤1.0MPa | |||||
| 供電電源 | DC 24V；小于 24W | |||||
| 響應速度 | ≤100mS | |||||
| 輸出信號 | 4-20mA(光電隔離，最大負載500Ω，風速或風量輸出現場可調）、脈沖 、RS-485(光電隔離）、HART協議 | |||||
| 報警 | 2路繼電器常開觸點：3A/24VDC | |||||
| 供貨類型 | 分體結構、一體化結構 | |||||
| 管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
| 現場顯示 | 四行 漢字液晶顯示 | |||||
| 顯示內容 | 標準風速、標況瞬時體積風量、瞬時質量風量、累積風量、標準時間、累積運行時間等 | |||||
| 防護等級 | IP65 | |||||
| 傳感器材質 | 不銹鋼 | |||||
選型圖表
|
內容 |
代碼說明 |
||||||||||
|
VS50A |
常規通用型風速風量計 |
||||||||||
|
傳感器類型 |
D |
標準插入式 |
|||||||||
|
口徑（直接輸入，異型管需標注） |
圓形管道內徑： 40mm -6000mm |
||||||||||
|
方管提供邊長： 40*40-3000*3000 ； 單位： mm |
|||||||||||
|
壓力 (Mpa) |
S |
1.0 |
|||||||||
|
溫度（ ℃ ） |
I |
-20~ 80 ℃ |
|||||||||
|
探頭 |
A |
標準型（探桿304+ 探頭304 不銹鋼） |
|||||||||
|
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ； |
|||||||||
|
2 |
RS485 接口 (MODBUS-RTU) ； |
||||||||||
|
4 |
2 點繼電器常開觸點 |
||||||||||
|
連接與顯示方式 |
Y |
一體式顯示 |
|||||||||
|
F |
分體式顯示（ 現場如有震動，此項必選 ） |
||||||||||
|
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
|
10 |
10m |
||||||||||
|
15 |
15m |
||||||||||
|
特殊非標定制功能代碼 |
N |
選型代碼加上 N ，同時合同備注詳細說明。 |
|||||||||
選型舉例：
型號： VS50A-D-500-S-I-A-1/2-F-10
說明： VS50A主機，標準插入式傳感器，管道內徑為 500MM ，介質溫度 -20 到 80 度，輸出信號為 4 到 20MA ，帶 RS485 通訊接口，分體式顯示，傳感器和主機之間電纜線長 10 米 。
