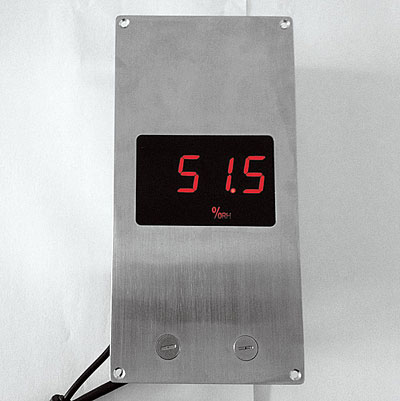

嵌入式溫濕度/差壓顯示屏/變送器
發布時間：2016-6-16 8:05:32
應用和特點：
● 用于測量和顯示環境溫度/濕度/差壓等，并需要嵌入式安裝的應用中
● 316L 不銹鋼面板
● 交替顯示 1 至 3 通道測量參數
● 大尺寸高亮度 LED 顯示
● 多種輸入輸出設計，適合各類應用
● 可選進口高精度傳感器， 100% 可現場互換，無需再校準
● 可選 3 路模擬輸入， 4~20mA/0~10V 標準信號
● 標準 1~3 路 4~20mA/0~10V 模擬輸出信號
● 標準 RS485 通訊，支持 Modbus RTU 聯網
● 標準繼電器輸出，支持報警或聯動
● 與 DDC/PLC/SCADA 及其它數據采集系統兼容
● 帶有遙控鍵，支持 MMI 人機界面設置參數和功能
● 極高性價比：可取代傳統單一功能的(溫度/濕度/壓差)現場顯示表或變送器，也可是完全功能的組合，并可以記錄及組網通訊等
技術參數：
|
顯示器功能
|
|
| 顯示 | 4 位 0.8" 高亮紅色數碼管 |
| 顯示屏保護材質 | PMMA |
| 顯示值 | 任意 4 位數字顯示 ( 紅色 ) |
| 分辨率 | 0.1 工程單位 |
| 通道數 | 從 1 到 3 通道，交替顯示 |
| 通道位置 | 3 個通道 LED( 紅色 ) ， 1 個狀態 LED( 黃色 ) |
| 工程單位 | 3 組可預置單位如 ℃ ， %RH ， Pa 等 |
| 響應時間 | <1 秒 |
|
外殼功能
|
|
| 正面面板材質 | 316L 不銹鋼 |
| 后部外殼材質 | 嵌入式， 304L 不銹鋼 |
| 防護等級 | 正面 IP65 |
| 外殼尺寸 | 寬 100× 高 200× 深 46mm ，具體請參考尺寸圖 |
| 開孔尺寸 |
寬 92× 高 164mm ，前面板無氣咀 寬 92× 高 181mm ，前面板有氣咀 實際請參考說明書或?qū)嵨? |
| 包裝尺寸 | 長 255× 寬 155× 高 90mm |
| 重量 | 約 1000 克，視型號規格而不同 |
|
技術規格
|
|
| 電源供應 | 24VAC/DC 或 85~265VAC ， 50/60Hz |
| 自帶溫濕度傳感器 | 數字式高精度溫濕度傳感器，0.5℃、3%RH (特殊可定制)精度，自帶校準數據，100%現場互換 |
| 自帶微壓差傳感器 | 0~ 60Pa(其它可定制)，1%FS精度 |
| 模擬輸入信號 | 3×4~20mA 或 0~10V |
| 模擬輸出信號 | 3×4~20mA 或 0~10V |
| 繼電器輸出 | 1×SPDT ， 1A /30VDC ， 0.5A /125VAC |
| RS485 通訊 | Modbus RTU ，可讀 / 寫， 9600 波特率 |
| 數據記錄 | 可選，內置精密實時時鐘和大容量存儲器，支持循環記錄歷史數據，并可通過通訊導出 |
| 功耗 | 15 VA |
| 接線端子 | 最大 Ø1.5mm 2 |
| 工作環境 | 0~ 50℃ ， 0~95%RH( 非結露 ) ，空氣和中性氣體 |
| 儲存環境 | -10~ 70℃ |
選型表：
| 型號 | NZDP | 多功能顯示屏 | |
| 功能 | 0 | 3 路 4~20mA/0~10V 標準信號輸入 | |
| 1 | 自帶溫度傳感器，分體外接 (1.5 米連線 ) 注 2 | ||
| 2 | 自帶溫/濕度傳感器，分體外接 (1.5 米連線 ) 注 2 | ||
| 3 | 自帶壓差傳感器，內置導氣咀，配導氣管 (1.5 米 ) | ||
| 4 | 自帶溫/濕度傳感器，分體外接(1.5米連線)；壓差傳感器，內置導氣咀，配導氣管 (1.5米) |
注 1 ：常規產品電源為 24VAC/DC 。如選 85~265VAC 電源，選型加后綴 V

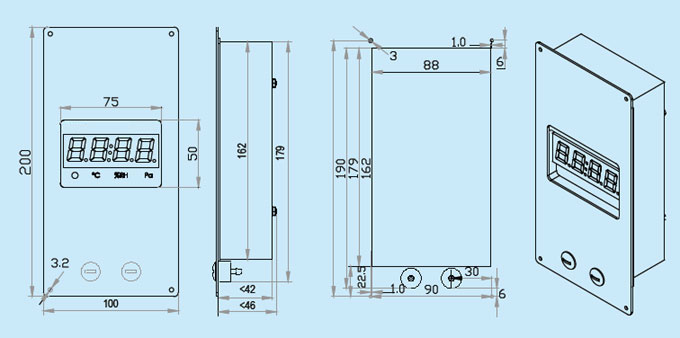

尺寸圖：
