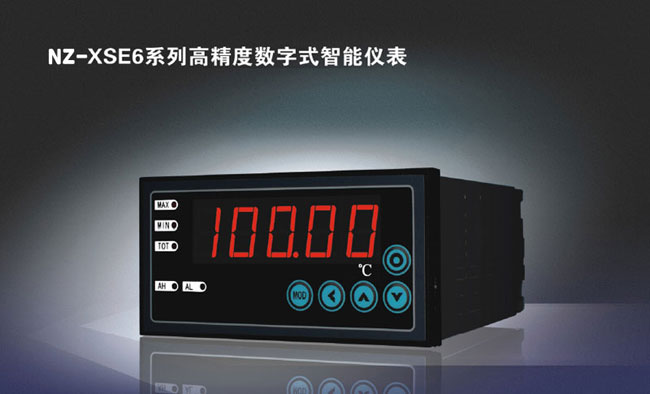

高精度單輸入通道數字式智能數顯儀表 NZ-XSE6
發布時間：2016-6-11 11:58:12

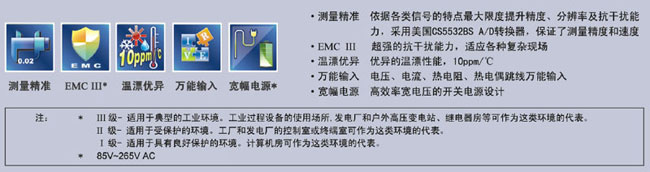

NZ-XSE6單輸入通道高精度數字式智能數顯儀表具備萬分之五的精度及十萬分之一的顯示分辨率。每秒 1 次到 20 次的可設置分檔測控速度兼顧了高分辨力和測控速度的不同應用需求。
• 具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
• 適用于電壓、電流、熱電阻、熱電偶、 mV 等信號類型
• 5 位 0.56 ″紅色 LED 顯示，并且顯示亮度可以調節，保證無論在黑暗的空間還是日光下，都可以讀出數值
• 對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的 16 段折線功能
• 具有最大值和最小值記憶功能，最大值和最小值捕捉時間可以設定，以避免啟動或非正常過程中捕捉到錯誤的峰值
• 2 點報警輸出，可任意設定對測量值或最大值（最小值）報警輸出
• 變送輸出可跟蹤測量值、最大值（最小值），以標準電流、電壓形式輸出供其它設備使用
• 全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送。提供測試軟件，組態軟件和應用軟件技術支持
• 具備帶硬件時鐘的打印接口和打印單元，打印內容及打印方式可通過設定選擇
2 、NZ-XSE6單通道高精度數字式智能數顯儀表-技術規格:
2.1 基本技術規格
電 源： 85V AC ~ 250V AC
工作環境： 0 ℃ ~ 50 ℃ ，濕度低于 85%R . H
顯示范圍： -19999~99999 ，小數點位置可設定
顯示顏色：紅色，顯示亮度 3 級可設定
顯示分辨力： 1/100000
輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 5 種，其中
• 電 壓： 1V~5V DC ， 0V~5V DC 可通過設定選擇
• 電 流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA 可通過設定選擇
• 熱電阻： Pt1000 或 Pt100 訂貨時必須注明3線制或4線制通過儀表內部跳線選擇
• 測溫范圍： -200.00 ℃ ~ 500.00 ℃
• 熱電偶： K ， S ， E ， T 可通過設定選擇，分辨力 0.1 ℃
• mV 信號： 30mV ， 60mV ， 120mV 可通過設定選擇
基本誤差：小于± 0.05%F . S
測量分辨力： 24 位 A/D 轉換器
A/D 轉換速率： 20 次 / 秒
測控速度： 1 次 / 秒、 5 次 / 秒、 10 次 / 秒、 20 次 / 秒 4 檔可選
2.2 NZ-XSE6單通道高精度數字式智能數顯儀表-選配件技術規格:
報警輸出
• 繼電器輸出：觸點容量 220V AC ， 3A
• OC 門輸出（訂貨時注明）：電壓小于 30V ，電流小于 50mA
變送輸出
• 光電隔離
• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流電流輸出，通過設定選擇。負載能力大于 500Ω
• 1V~5V ， 0V~5V ， 0V~10V 直流電壓輸出，需訂貨時注明
• 輸出分辨力： 1/4000 ，誤差小于± 0.2% F.S
通訊接口
• 光電隔離
• RS232 、 RS485 標準，在訂貨時注明
• 儀表地址 0~99 可設定
• 通訊速率 1200 、 2400 、 4800 、 9600 、 19200 通過設定選擇，低于 1200 的速率需在訂貨時注明
• 儀表收到計算機命令到發出相應數據的回答延遲：以“ # ”為定界符的命令，回答延遲小于 500 μ s ；其它命令的回答延遲小于 50ms
• 配套測試軟件，提供組態軟件和應用軟件技術支持
打印接口及打印單元
• 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月
• 打印內容可設定為測量值、最大值、最小值
• 打印方式可設置為手動打印、定時打印
外供電源
• 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5% ，負載能力大于 100mA
• 精密恒壓源：用于給壓力、荷重等應變式傳感器供電，輸出值與標稱值的誤差小于 0.1% ，負載能力大于 40mA
• 精密恒流源：一般 1.28mA ，用于給擴散硅壓力傳感器供電
3 、NZ-XSE6單通道高精度數字式智能數顯儀表-選型表:
■ 0.02 ～ 0.05 級精度 . 顯示范圍 -19999 ～ 99999 。
■ 16 段折線修正功能。
■ 每秒 1 次到 20 次可設置分檔測控速度，兼顧高分辨力和測控速度。
■ 顯示亮度 3 檔可設置，使各種環境亮度下均有較好的顯示效果。
■ 最大值，最小值記憶功能。
■ 熱電阻三線制或四線制輸入可選擇，最大限度減小引線誤差。
■ 熱電偶冷端補償元件外置，最大限度提高冷端補償精度。
■ 可選配 2 點報警輸出。
■ 5 種可選配的外供電源。
■ 可選配通訊、變送和打印功能。
| 內容 | 代碼說明
|
|||||||||||
| NZ-XSE6/ | 0.05 級精度，測控速度每秒 1 次～ 20 次可選（部分信號可以達到 0.02 級測量精度） | |||||||||||
| CH | 96 × 48 × 112 開孔尺寸： 92 × 45 | |||||||||||
| 面板規格 | 5 位 LED | |||||||||||
| 輸入信號 （其它輸入信號，訂貨時說明） | E | 熱電偶 K、S、E、T ； | ||||||||||
| R | 熱電阻 Pt100、Pt1000 （訂貨時須注明是 Pt100 或 Pt1000 ）； | |||||||||||
| I | 直流電流（ 4-20 ） mA 、（ 0-10 ） mA 、（ 0-20 ） mA ； | |||||||||||
| V | 直流電壓（ 0-5 ） V 、（ 1-5 ） V ； | |||||||||||
| M | mV 信號（ 0～120 ） mV 、（ 0～60 ） mV 、（ 0～30 ） mV ； | |||||||||||
| 接點輸入 | 3 點外部開關量輸入，可以通過單獨編程實現置零；顯示鎖定功能； | |||||||||||
| 報警（選件） | T1～2 | 2 點繼電器輸出 (250V AC/3A ，阻性負載 ) 。 | ||||||||||
| 變送輸出（選件） （分辨率：1/3000；負載能力：600Ω） |
A1 | 電流輸出（ 4～20 ）mA 、（ 0～10 ）mA 、（ 0～20 ）mA | ||||||||||
| A2 | 電壓輸出（ 1～5 ） V 、（ 0～5 ） V | |||||||||||
| A3 | 電壓輸出（ 0～10 ） V | |||||||||||
| A4 | 電壓輸出（ -5V～+5V ） | |||||||||||
| A5 | 電壓輸出（ -10V～+10V ） | |||||||||||
| 外供電源 （外供 2 ）（選件） （熱電阻輸入的不需要） | B1 | 24V ± 5% 50mA 以下 | ||||||||||
| B1G | 24V ± 5% 100mA 以下 | |||||||||||
| B2 | 12V ± 5% 50mA 以下 | |||||||||||
| B2G | 12V ± 5% 100mA 以下 | |||||||||||
| B3 | 精密電源，一般為 10V ± 2%,30ppm ， 100mA 以下 | |||||||||||
| 通訊（選件） （通訊速率：2400、4800、9600、19200） （通訊地址：0～99 ） |
S1 | TC ASCII 協議 RS232 | ||||||||||
| S2 | TC ASCII 協議 RS485 | |||||||||||
| M1 | Modbus-RTU 協議 RS232 | |||||||||||
| M2 | Modbus-RTU 協議 RS485 | |||||||||||
| 打印接口（選件） | P | |||||||||||
| 電源規格 | V0 | 100-240V AC 50/60 Hz | ||||||||||
注：1 、標準信號及量程列表
| 輸入信號類型 | 量程范圍 | 輸入信號類型 | 量程范圍 | ||
| 熱 電 阻 |
三線制 Pt100 | -200.00 ℃ ~ 500.00 ℃ | 電 壓 |
1~5V | -19999~99999 |
| 四線制 Pt100 | 0~5V | ||||
| 三線制 Pt1000 | mV | 0~120mV | -19999~99999 | ||
| 四線制 Pt1000 | 0~60mV | ||||
| 熱 電 偶 |
K | 0.0~ 1350. 0 ℃ | 0~30mV | ||
| S | 0.0~ 1750.0 ℃ | ||||
| E | 0.0~ 800.0 ℃ | ||||
| T | 0.0~ 400.0 ℃ | ||||
| 電 流 |
4~20mA | -19999~99999 | |||
| 0~10mA | |||||
| 0~20mA | |||||
2、變送輸出標準信號：
• 要求變送輸出精度高于千分之二，可訂購 16 位變送輸出，價格另議。
3、打印功能不能和通信接口同時存在。
