經濟型單輸入通道數顯儀表 NZ-CH6
發布時間：2016-6-11 11:52:33

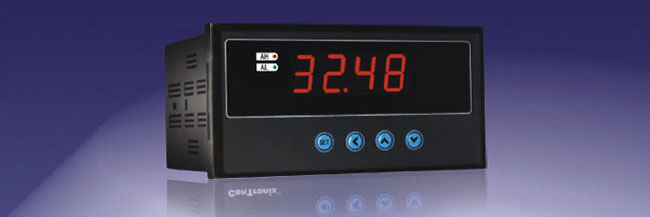

NZ-CH6單通道數顯儀表與模擬量輸出的傳感器、變送器配合,完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控制.
• 誤差小于 0.5%F . S ，并具備調校、數字濾波功能
• 適用于標準電壓、電流、熱電阻、熱電偶等信號類型
• 2 點報警輸出，上限報警或下限報警方式可選擇。報警靈敏度獨立設定
• 變送輸出（選項），能將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用
選型表:
■ 0.5 級精度，測控速度每秒 5 次。 4 位 LED 顯示。
■ 標配 2 點報警輸出�？稍O(shè)置報警方式和報警靈敏度。
■ 標配外供電源 24V,50mA 。
■ 可選配 4-20mA 電流變送輸出。
■ 全切換輸入，通過設置選擇。
|
內容 |
代碼說明 |
||||||||
|
NZ-CH6- |
0.5 級測量精度，測控速度每秒 5 次 |
||||||||
|
外形尺寸 |
AH |
160 × 80 × 125 開孔尺寸： 152 × 76 |
|||||||
|
B |
96 × 96 × 76 開孔尺寸： 92 × 92 |
||||||||
|
CH |
96 × 48 × 82 開孔尺寸： 92 × 45 |
||||||||
|
面板規格 |
|
4 位 LED |
|||||||
|
輸入信號 （萬能輸入，通過參數設置選擇輸入信號） |
|
熱電偶（ K/S/R/B/N/E/J/T ）； |
|||||||
|
|
熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）； |
||||||||
|
|
直流電壓（ 0-5 ） V 、（ 1-5 ） V ； |
||||||||
|
|
直流電流（ 4-20 ） mA 、（ 0-10 ） mA 、（ 0-20 ） mA ； |
||||||||
|
報警 |
|
2 點繼電器輸出， 250V AC/3A ，阻性負載。 |
|||||||
|
變送 （選件）（分辨率： 1/3000 ；負載能力： 600 Ω） |
A1 |
電流輸出（ 4-20 ） mA 、（ 0-20 ） mA 、（ 0-10 ） mA 。 電流輸出與外供不隔離（不需要外供電源時） |
|||||||
|
A1G |
電流輸出（ 4-20 ） mA 、（ 0-20 ） mA 、（ 0-10 ） mA 。 電流輸出與外供隔離（需要外供電源時） |
||||||||
|
外供電源 |
B1 |
24V ± 5% 50mA 以下 |
|||||||
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
|||||||
注：
1、變送輸出：
• 光電隔離，輸出分辨力 1/3000 ，誤差小于± 0.2% F.S
• 直流電流或直流電壓輸出需訂貨時注明，負載能力大于 600Ω 。
• 0V~10V 變送輸出，需訂貨時注明
2 、標準范圍輸入信號（訂貨須注明），如未注明，則出廠默認為“全切換輸入，PT100出廠設置”。
• 標準信號及量程列表
|
輸入信號類型 |
量程范圍 |
輸入信號類型 |
量程范圍 |
||
|
電 壓 |
0~5VDC |
-1999~9999 |
電 流 |
4~20mA |
-1999~9999 |
|
1~5VDC |
0~10mA |
||||
|
0~10VDC |
0~20mA |
||||
|
熱 電 阻 |
Pt100 |
-200.0~ 500.0 ℃ |
熱 電 偶 |
K |
-100~ 1300 ℃ |
|
Cu100 |
-50.0~ 150.0 ℃ |
S |
0~ 1700 ℃ |
||
|
Cu50 |
-50.0~ 150.0 ℃ |
R |
0~ 1700 ℃ |
||
|
BA1 |
-200.0~ 650.0 ℃ |
B |
500~ 1800 ℃ |
||
|
BA2 |
-200.0~ 500.0 ℃ |
N |
-100~ 1300 ℃ |
||
|
G53 |
-50.0~ 150.0 ℃ |
E |
-100~ 800 ℃ |
||
|
J |
-100~ 1100 ℃ |
||||
|
T |
-100~ 400 ℃ |
||||
NZ-CH6單通道數顯儀表-技術規格:
• 電 源： 85V AC~265V AC ， 100V DC~380V DC ，功耗小于 4W
• 工作環境： 0 ℃ ~ 50 ℃ ，濕度低于 85%R . H ，無結露。
• 顯示范圍： -1999~9999 ，小數點位置可設定
• 輸入信號類型：全切換輸入，可通過設定選擇
★ 注： 0~10VDC 輸入，訂貨時需說明，此時儀表不能全切換輸入
基本誤差：小于0.5%F.S
測量控制周期：0.2秒
報警輸出：2 點繼電器輸出，觸點容量220VAC,3A
NZ-CH6單通道數顯儀表變送輸出:
• 光電隔離
• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流電流輸出，通過設定選擇。負載能力大于 600Ω
• 1V~5V ， 0V~5V ， 0V~10V 直流電壓輸出，需訂貨時注明
• 輸出分辨力： 1/1000 ，誤差小于± 0.5% F . S
★ 變送輸出為選項功能，只有訂購選擇后，儀表才具有此功能。
NZ-CH6單通道數顯儀表-外供電源:
• 用于給變送器供電，輸出值與標稱值的誤差小于± 5% ，負載能力小于 50mA
• 其它規格，需在訂貨時注明
