固定式超聲波流量計 NZ-TUF-2000S
發布時間：2016-6-11 9:33:52
NZ-TUF-2000S分體固定式超聲波流量計是一種通用型高性能、低價格、高可靠性，功能強的超聲波流量計。

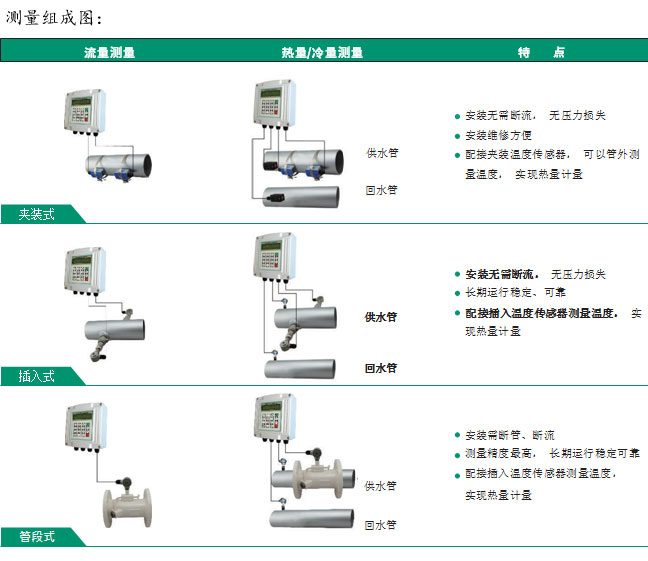

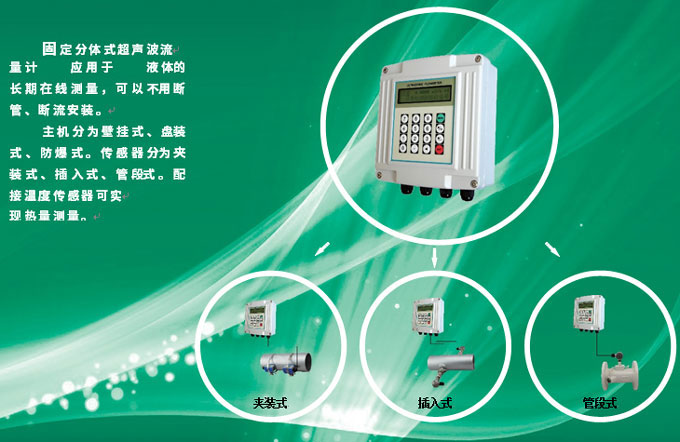

測量組成圖：
NZ-TUF-2000S固定式超聲波流量計 主要特點：
高精度測量 線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
測量范圍大 選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量
支持中英文菜單 不同版本的流量計,可支持中文或英文菜單,方便快捷
可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。
NZ-TUF-2000S固定式超聲波流量計 基本參數：
| 類 別 性 能 、 參 數 | ||
|
主 機
|
原 理 |
超聲波時差原理， 4 字節 IEEE754 浮點運算 |
|
精 度 |
流量： 優于± 1 % | |
|
顯 示 |
可連接 2 * 10 背光型漢字或者 2 * 20 字符型液晶顯示器,支持中、英、意三種語言 | |
|
信號輸出
|
1 路 4 ~ 20mA 電流輸出， 阻抗 0 ~ 1K ， 精度 0 . 1 % | |
| 1 路 OCT 脈沖輸出（ 脈沖寬度 6 ~ 1000ms ， 默認 200ms ） | ||
| 1 路繼電器輸出 | ||
|
信號輸入
|
3 路 4 ~ 20mA 電流輸入， 精度 0 . 1 %， 可采集溫度、壓力、液位等信號 | |
| 可連接三線制 PT100 鉑電阻， 實現熱量測量 | ||
|
數據接口 |
隔離 RS485 串行接口， 可通過 PC 電腦對流量計進行升級， 支持 MODBUS 等協議 | |
|
專用電纜 |
定制雙絞線， 一般情況下限于 50 米； 選用 RS485 通訊， 傳輸距離可達千米以上
|
|
|
管道情況
|
管 材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、 PVC 、鋁、玻璃鋼等質密的管道， 允許有襯里 |
|
管 內 徑 |
15 ~ 6000mm | |
|
直 管 段 |
傳感器安裝點zui好滿足： 上游 10D ， 下游 5D ， 距泵出口 30D （ D 為管徑） | |
|
測量介質
|
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
溫度：- 3 0 ~ 160 ℃ | |
|
濁 度 |
10000ppm 且氣泡含量小 | |
|
流 速 |
0 ~ ± 10m / s | |
|
工作環境
|
溫 度 |
主機：- 20 ~ 60 ℃； 流量傳感器：- 3 0 ~ 160 ℃ |
|
濕 度 |
主機： 85 % RH ； 流量傳感器： 可浸水工作， 水深≤ 2 m （ 注： 傳感器灌膠后） | |
|
電 源 |
DC8 ~ 36V 或 AC85 ~ 264V | |
|
功 耗 |
1 . 5W | |
NZ-TUF/TUC-2000系列超聲波流量計/熱量表的特點概述:
• 測量線性度優于 0.5 ％，重復性精度優于 0.2% ，高達 40 皮秒的時差測量分辨率，使測量精度達到± 1% 。
• 每個測量周期中 128 次數據采集輔助以流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
• 隔離型 RS485 雙接口，流量計與二次表之間可通過 RS485 總線通訊，傳輸距離千米以上。
• 帶有三路精度 0.1% 的模擬輸入接口，可連接溫度壓力等信號。
• 1 路 4-20 毫安模擬輸出可作為流量 / 熱量變送器。
• 2 路 3 線制 PT100 電阻信號輸入可作為熱量表。
• 3 路 4-20 毫安模擬輸入，可以作為數據采集器 , 模擬輸入接口也可以作為數字輸入接口使用 。
• 帶有雙路隔離型可編程 OCT 輸出，用于輸出累計脈沖、工作狀態等。
• 污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
• 超聲波傳感器可以選擇外夾式，插入式，管段式，
• 具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如 4-20 毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
• 流量計工作用參數可以固化到機內的 FLASH 存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
• 硬件模塊化設計。有主板模塊、 4-20 毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
• MODBUS 協議、 MBUS 協議、 FUJI 擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是 MODBUS-RTU 或 MODBUS-ASCII 協議。
• 日累計可記錄前 64 天，月累積前 32 個月（ 2 年），并且增加了年月日記錄內容。年月日累積數據都可以通過 MODBUS 協議讀出。
• 16 次上斷電時間流量計記錄。數據都可以通過 MODBUS 協議讀出。
• 定時打印、數據輸出功能，自動顯示下次打印輸出的時間， 22 項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
• OCT1 累計脈沖輸出的脈沖寬度可以在 6 毫秒 -1 秒之間設定。出廠默認值是 200 毫秒。
• 帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
• 串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
• 具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
• 具有一個可編程內置的定量控制器�？墒褂猛獠枯斎胄盘�(hào)或者是 MODBUS 指令啟動。
• 單一 24V （ TUF/TUC-2000M 使用 DC 8 ～ 36V ）直流電源工作。工作電流小于 50 毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。

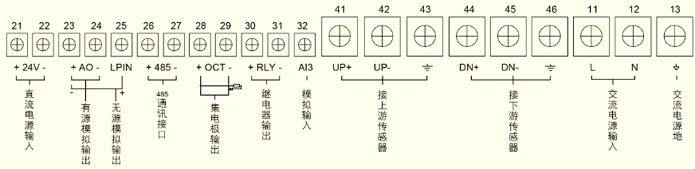

接線圖：

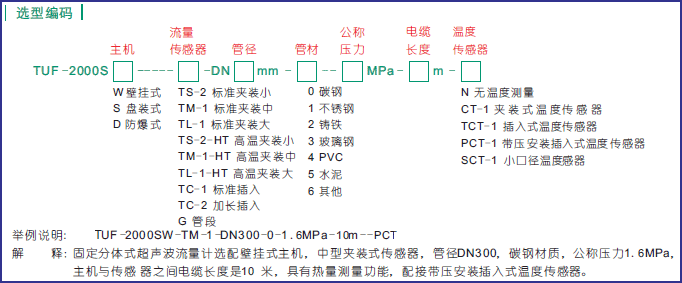

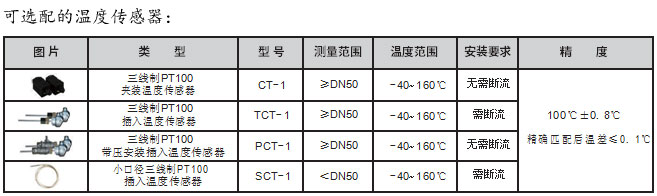

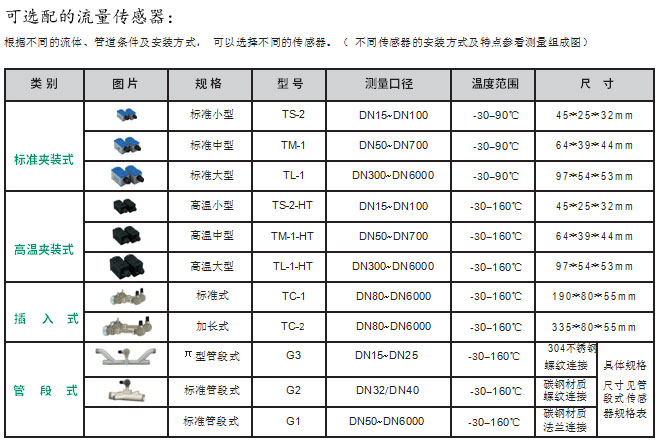

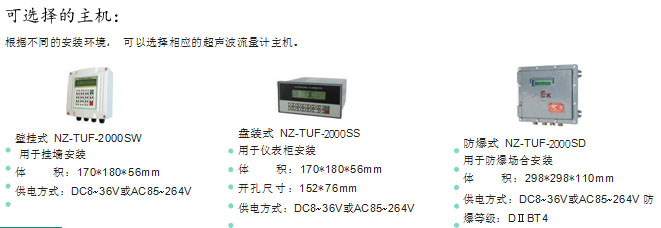

NZ-TUF-2000S固定式超聲波流量計 選型圖表：
