高精度熱式氣體質量流量計 RM200
發布時間：2016-6-11 9:23:02
RM200系列高精度耐高溫熱式氣體質量流量計是用于測量和控制“干燥的非可燃易爆氣體”質量流量與流速的新型儀表；耐溫250度；可應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的空氣、氧氣、氮氣、氬氣、氦氣、烴類氣體、天然氣、煤氣、煙道氣的監測；其特點是可靠性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，測量精度高，無須溫壓補償；
在大管徑，低流速，流量范圍變化大及特小流量測量方面具有明顯優勢；鑒于以上特點，它也可以方便的作為流量與流速開關使用；對于密度值很小，雷諾數也較小的氫氣流量測量，選用該表比選用孔板，渦輪，渦街流量計都更加優越。

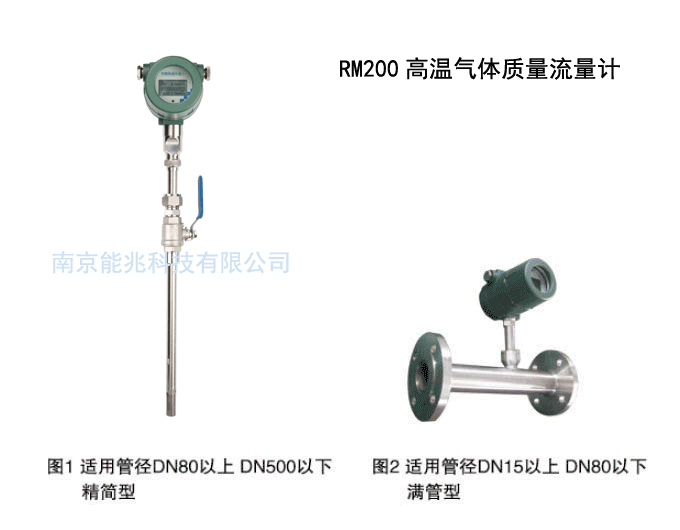

該熱式氣體質量流量計結構形式靈活多樣，分插入式和管道式二種，非常適合不同用戶的選用，尤其是插入式質量流量計使管徑大、壓力低的流量（速）測量變得簡單易行，如煙道、煙囪。
RM200系列熱式氣體質量流量計是基于熱擴散原理而設計的，采用恒溫差法對氣體進行準確測量；具有體積小、數字化程度高、安裝方便，測量準確等優點；
傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度 T1 ；另一個傳感器自加熱到高于介質溫度 T2 ，它用于感測流體流速，稱為速度傳感器。該溫度Δ T=T2-T1 ， T2>T1 ，當有流體流過時，由于氣體分子碰撞傳感器并將 T2 的熱量帶走，使 T2 的溫度下降，若要使Δ T 保持不變，就要提高 T2 的供電電流，氣體流動速度熱快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
技術優勢：
• 質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確�？傻玫綒怏w的質量流量或者標準體積流量。
• 寬量程比，可測量流速高至 100Nm/s 底至 0.3Nm/s 的氣體，可以用于氣體檢漏。
• 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
• 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。 （需要特殊定制）
• 數字化設計。整體數字化電路測量，測量準確、維修方便。
• 采用 RS-485 通訊，可以實現工廠自動化、集成化。
• 寬屏液晶顯示，直讀瞬時流量、流速與累積流量
• 對粉塵等小顆粒不敏感
• 在線不斷流裝卸，維護方便
應用場合：
■公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；鍋爐預熱空氣
■石油與天然氣工業
能量交換；填井氣回收；氣體質量分析；泄漏氣測試；
■電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；電廠高爐的一次風的測量
■化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量；電池工廠氣體流量測量
■冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣等）的測量控制；熱處理淬火爐等的氣體的控制
■紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
■食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
■環保
氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
■其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
參數介紹：
| 性能 | 技術參數 | |||||
| 結構形式 | 插入式 | 管道式 | ||||
| 測量介質 | 干燥的非可燃易爆氣體 | |||||
| 管徑范圍 | DN50～4000mm | DN25～2000mm | ||||
| 流速范圍 | 0.3～100 Nm/s | |||||
| 準確度 | ±1～2.5% | |||||
| 工作溫度 |
傳感器：-20～+250℃ 轉換器：-20～+45℃ 說明： 選型時溫度范圍：-20～+200℃ 具體是指傳感器正常工作溫度在200℃以下； 選型時溫度范圍：-20～+250℃ 具體是指傳感器正常工作溫度在250℃以下； |
|||||
| 工作壓力 | 介質壓力≤ 1.6MPa | 介質壓力≤ 2.5MPa | ||||
| 供電電源 | 電壓DC24V / 電流≥1A ；（可定制成AC220V≤ 18W） | |||||
| 響應速度 | 1s | |||||
| 輸出信號 | 4-20mA(光電隔離，zui大負載500Ω）、脈沖 、RS-485(光電隔離）、HART協議 | |||||
| 報警 | 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |||||
| 供貨類型 | 分體結構、一體化結構 | |||||
| 管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
| 現場顯示 | 四行 漢字液晶顯示 | |||||
| 顯示內容 | 質量流量、標況體積流量、累積流量，標準流速等 | |||||
| 防護等級 | IP65 | |||||
| 傳感器材質 | 不銹鋼 | 不銹鋼、碳鋼 | ||||
選型圖表：
