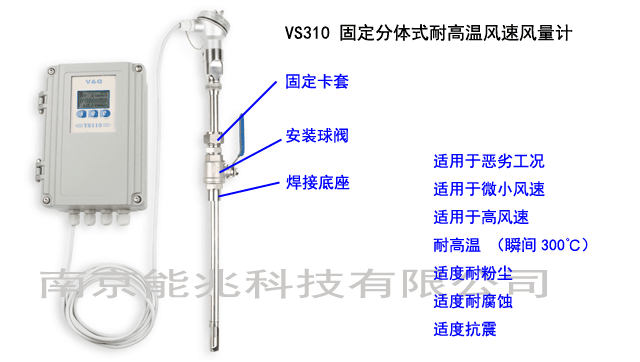

VS310高溫型高精度固定分體插入式風速風量計
發布時間：2016-6-10 8:26:55
VS310系列高溫型固定分體插入式風速風量計，用于測量和控制氣體風速與風量；耐溫250℃，瞬間300℃；精度高，直接測量質量風量，并得出標準風速與標況體積風量，無須溫壓補償；
適用于無結露，非可燃易爆氣體 ，典型應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等；
其特點是穩定性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，在大管徑，低流速，風量范圍變化大及小風量測量方面表現好；
VS310風速風量計結構形式靈活多樣，有一體插入式，分體插入式和管道式三種，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。
產品特點
• 基于熱擴散測量原理， 無需溫度和壓力補償，即可得到標準風速，標況體積風量或質量風量，測量方便、準確。
• 寬量程比，精度高，可測量風速高至 100Nm/s, 低至 0.1Nm/s ；低流速測量靈敏，可用于氣體檢漏，壓損可忽略；
• 采用自動熱平衡技術，介質溫度自補償，介質zui gao溫度 +250℃，瞬間可至 +300℃ 。
• 探頭經過處理，耐高溫，耐粉塵（ 抗粘連，對粉塵等小顆粒不敏感 ），耐腐蝕 （具體可依工況進行定制）
• 金屬材質，傳感器無活動部件和壓力傳感部件，抗震性能好，可長時間，常年使用而不會有問題，工業品質。
• 液晶點陣漢字顯示，直觀方便，操作簡潔明了；
• 采用微處理器及精度高，高分辨率模數，數模轉換芯片；
• 對風速信號鍵入 40 點動態修正，內置 5 點風量線性修正；在線動態校正電流 / 電壓輸出；
• 專有算法，可實現高線性，高重復性，精度高；實現大管徑小風量測量，zui小風量可測低至零。
• 采用 RS485 通訊，支持 MODBUS-RTU 協議，可以實現工廠自動化，集成化；
• 二路繼電器報警輸出，繼電器常開觸點容量：交流 250V ， 10A 或者直流 30V ， 5A ；
• 安裝維修簡便，在線不斷流裝卸，維護方便；
• 儀表 24VDC 電源接線。
技術參數：
|
性能
|
技術參數
|
|||||
|
結構形式
|
插入式 | 管道式 | ||||
|
管徑范圍
|
DN80～4000mm (如需適用于更小管徑可定制) |
DN15～2000mm | ||||
|
流速范圍
|
0.1～100 Nm/s | |||||
|
準確度
|
±1.5%讀數±0.5%的滿量程 | |||||
|
工作溫度
|
傳感器：-20～+250℃(瞬間300℃) 轉換器：-20～+45℃ | |||||
|
工作壓力
|
介質壓力≤ 1.6MPa | 介質壓力≤ 4.0MPa | ||||
|
傳感器材質
|
不銹鋼 | 不銹鋼、碳鋼 | ||||
|
測量介質
|
無結露，非可燃易爆氣體 | |||||
|
供電電源
|
電壓DC24V / 電流≥1A | |||||
|
響應速度
|
1s | |||||
|
輸出信號
|
4-20mA(光電隔離，zui大負載500Ω，風速或風量輸出現場可調)、脈沖、RS-485(光電隔離)） | |||||
|
報警
|
2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |||||
|
供貨類型
|
分體結構、一體化結構 | |||||
|
管道材質
|
碳鋼 、不銹鋼、塑料等 | |||||
|
現場顯示
|
四行 漢字液晶顯示 | |||||
|
顯示內容
|
標準風速、標況瞬時體積風量、瞬時質量風量、累積風量 | |||||
|
防護等級
|
IP65 | |||||
選型圖表
|
內容 |
代碼說明 |
||||||||||
|
VS310 |
熱敏風速風量計 |
||||||||||
|
傳感器類型 |
D |
標準插入式 |
|||||||||
|
E |
法蘭管段式 |
||||||||||
|
F |
螺紋管段式 |
||||||||||
|
G |
法蘭插入式 |
||||||||||
|
口徑（直接輸入，異型管需標注） |
圓形管道內徑： 15mm -6000mm |
||||||||||
|
方管提供邊長： 25*25-2000*2000 ； 單位： mm |
|||||||||||
|
壓力 (Mpa) |
S |
1.6 |
|||||||||
|
M |
2.5 (法蘭管段式,法蘭插入式) |
||||||||||
|
T |
4 (法蘭管段式) |
||||||||||
|
溫度（ ℃ ） |
II |
-20~ 150 ℃ （瞬間可到 200 ℃ ） |
|||||||||
|
III |
-20~ 200 ℃ （瞬間可到 250 ℃ ） |
||||||||||
|
IV |
-20~ 250 ℃ （瞬間可到 300 ℃ ） |
||||||||||
|
探頭 ( 可多選 ) |
A |
標準型（探桿 304+ 探頭 316 不銹鋼） |
|||||||||
|
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ； |
|||||||||
|
2 |
RS485 接口 (MODBUS-RTU) ； |
||||||||||
|
3 |
頻率輸出； |
||||||||||
|
4 |
2 點繼電器常開觸點 |
||||||||||
|
|
|
||||||||||
|
連接與顯示方式 |
F |
分體式顯示 |
|||||||||
|
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
|
10 |
10m |
||||||||||
|
15 |
15m |
||||||||||
|
特殊非標定制功能代碼 |
N |
選型代碼加上 N ，同時合同備注詳細說明。 |
|||||||||
選型舉例：
型號： VS310-D-500-S-III-A-1/2-F-10
說明： VS310 主機，標準插入式傳感器，管道內徑為 500MM ，介質壓力zui大 1.6Mpa ，介質溫度 -20 到 200 度，輸出信號為 4 到 20MA ，帶 RS485 通訊接口，分體式顯示，傳感器和主機之間電纜線長 10 米 。
