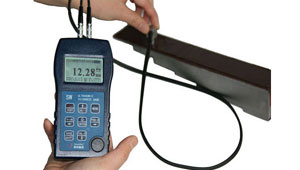

NZ-SW60U大量程、高精度型超聲波測厚儀：測量范圍 0.65mm ～ 500mm，顯示精度 0.01mm，2000組數據存儲；帶USB接口可及時轉儲數據于電腦；
|
型號參數 |
NZ-SW60U |
|
測量范圍 ( 標準模式 ) |
0.65 ～ 500mm （鋼，探頭分段適用） |
|
測量下限 ( 曲面模式 ) |
Φ 15mm × 1.0mm (7.5MHz ，Φ 6mm 探頭 ) Φ 10mm × 1.2mm (7.5MHz ，Φ 6mm 探頭 ) |
|
顯示精度 |
0.01mm /0.001inch 或 0.1mm /0.01inch |
|
材料聲速 |
509 ～ 18699m /s |
|
測量精度 |
±（ 0.5%H+0.05 ） mm |
|
接收帶寬 |
1MHz ～ 10MHz(-3dB) |
|
測量頻率 |
2 ～ 20 次 / 秒（可設置） |
|
電 源 |
3VDC( 兩節 AA 堿性電池 ) |
|
工作時長 |
280 小時（自動模式）， 100 小時（背光打開） |
|
顯 示 屏 |
128 × 64 點陣 LCD |
|
外形尺寸 |
136 （ L ）× 72 （ W ）× 20 （ H ） mm |
|
重 量 |
176g （含電池） |
|
工作溫度 |
-10 ～﹢ 50 ℃ （使用高溫探頭，工作溫度：＜ 300 ℃ ） |
|
工作濕度 |
20% ～ 90%RH |
主要特點：
• 測量范圍達 0.65mm ～ 500mm ( 與產品型號、探頭型號、被測材料有關 )
• 開機自動零點校準
• 自動校準收發壓電器件，允許有差異的收發壓電器件互換，再也不用擔心傳感器收發插座插錯插反
• 聲速確定：已知聲速菜單選擇或人工直接輸入、不知聲速單點已知厚度試塊測試自動設定或兩點已知厚度試塊測試自動設定
• 多種測量模式：標準、掃查、報警、差值、高溫（配高溫探頭）、均值、曲面、穿透涂層（ NZ-SW7U 具有，不需打磨去涂層就可測基材的厚度）
• 專用曲面測量模式適用于管材壁厚測量，提高曲面厚度測量精度
• 適合于多種材料的厚度測量 , 如：金屬、玻璃、塑料、橡膠等，測量精度高、范圍大
• 多種探頭可選，可配合測厚儀滿足不同測厚應用，包括灰口鑄鐵等粗晶粒材料和高溫環境測量（溫度最高可達 300 ℃ ）應用
• 大容量數據存儲：數據存儲量可達 2000 組
• 日常測厚檢測只需操作面板功能鍵就能完成，簡單直觀易學，不需要進入菜單操作
• 公/英制可選：顯示單位可在毫米和英寸間選擇
配置說明：
標準配置：
|
序號 |
名稱 |
數量 |
|
1 |
測厚儀主機 |
1 |
|
2 |
標配探頭 |
1 |
|
3 |
耦合劑 |
1 |
|
4 |
電池 |
2 |
選配 1
|
探頭類型 |
規格 |
測厚范圍 |
探頭直徑 |
頻率 |
適用溫度 |
|
標配普通型 |
5M ， Ф 10 |
0.7 ～ 400mm |
10mm |
5MHz |
-10 ～ + 50 ℃ |
|
小管徑型 |
5M ， Ф 6 |
0.70 ～ 60mm |
6mm |
5MHz |
-10 ～ + 50 ℃ |
|
普通型 |
2.5M ， Ф 12 |
3.0 ～ 500mm |
12mm |
2.5MHz |
-10 ～ + 50 ℃ |
|
微徑型 |
7.5M ，Ф 6 |
0.65 ～ 25mm |
6mm |
7.5MHz |
-10 ～ + 50 ℃ |
|
高精度型 |
7.5M ，Ф 10 |
0.65 ～ 250mm |
10mm |
7.5MHz |
-10 ～ + 50 ℃ |
|
高溫型 |
ZW5P |
4.0 ～ 80mm |
12mm |
5MHz |
-10 ～ -300 ℃ |
|
鑄鐵專用型 |
2M ，Ф 22 |
3 ～ 50mm （鑄鐵） |
22mm |
2MHz |
-10 ～ + 50 ℃ |
選配 2
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
USB 數據線 |
1 |
帶 USB 口測厚儀 |
|
2 |
上位機軟件 |
1 |
帶 USB 口測厚儀 |
備注：測量范圍取決于不同廠家生產的不同批次的探頭的性能、材料的組織情況和材料的表面狀況等，耐高溫溫度高低取決于探頭、耦合劑等。由于我公司生產的該型號系列超聲波測厚儀能夠自適應探頭的性能參數，故匹配合適的探頭能夠滿足用戶的要求。
