RM202系列煙氣流量計/流速儀用于煙道中廢氣的流速與流量的測量，耐溫250度，又名煙道氣流量（速）計。

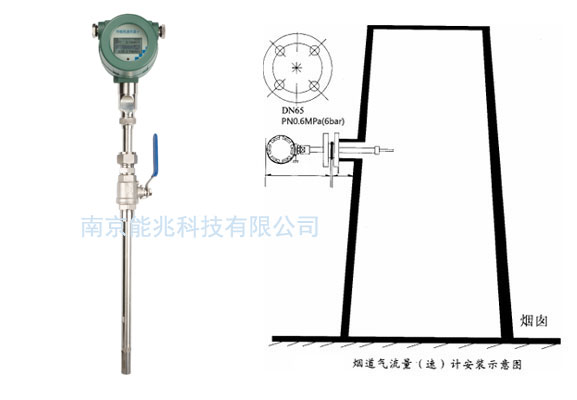

煙道氣流量（速）計屬于插入式連接，因為煙囪有圓的或橢圓的，煙道多為矩形的，而且它們的面積都較大，所以測量點的選擇應周密考慮；現場可用其他測量儀器按速度-面積法進行比對，修正。
可應用于石油、化工、鋼鐵冶金、電力、輕工、醫藥、環保、半導體等工業部門煙道、煙囪廢氣排放的監測；其特點是可靠性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，測量精度高，無須溫壓補償；
在大管徑，低流速，流量范圍變化大及特小流量測量方面具有明顯優勢；鑒于以上特點，它也可以方便的作為流量與流速開關使用；
該煙氣流量計可測煙道中廢氣的流速與流量，插入式結構使管徑大、壓力低的流量（速）測量變得簡單易行。
RM202系列煙氣流量計/流速儀是基于熱擴散原理而設計的，采用恒溫差法對氣體進行準確測量；具有體積小、數字化程度高、安裝方便，測量準確等優點；
傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度 T1 ；另一個傳感器自加熱到高于介質溫度 T2 ，它用于感測流體流速，稱為速度傳感器。該溫度Δ T=T2-T1 ， T2>T1 ，當有流體流過時，由于氣體分子碰撞傳感器并將 T2 的熱量帶走，使 T2 的溫度下降，若要使Δ T 保持不變，就要提高 T2 的供電電流，氣體流動速度熱快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
技術優勢：
• 質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。
• 寬量程比，可測量流速高至 100Nm/s 底至 0.3Nm/s 的氣體，可以用于氣體檢漏。
• 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
• 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。 （需要特殊定制）
• 數字化設計。整體數字化電路測量，測量準確、維修方便。
• 采用 RS-485 通訊，可以實現工廠自動化、集成化。
• 寬屏液晶顯示，直讀瞬時流量、流速與累積流量
• 對粉塵，雜質，油污等不敏感
應用場合：
■煙道中廢氣的流速與流量的測量
參數介紹：
| 性能 | 技術參數 | ||
| 結構形式 | 插入式 | ||
| 測量介質 | 煙氣 | ||
| 管徑范圍 | DN50～4000mm | ||
| 流速范圍 | 0.3～100 Nm/s | ||
| 準確度 | ±2.5% | ||
| 工作溫度 | 傳感器：-20～+250℃ 轉換器：-20～+45℃ 說明： 選型時溫度范圍：-20～+200℃ 具體是指傳感器正常工作溫度在200℃以下； 選型時溫度范圍：-20～+250℃ 具體是指傳感器正常工作溫度在250℃以下； |
||
| 工作壓力 | 介質壓力≤ 1.6MPa | ||
| 供電電源 | 電壓DC24V / 電流≥1A ；（可定制成AC220V≤ 18W） | ||
| 響應速度 | 1s | ||
| 輸出信號 | 4-20mA(光電隔離，zui大負載500Ω）、脈沖 、RS-485(光電隔離）、HART協議 | ||
| 報警 | 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | ||
| 供貨類型 | 分體結構、一體化結構 | ||
| 管道材質 | 碳鋼 、不銹鋼、塑料等 | ||
| 現場顯示 | 四行 漢字液晶顯示 | ||
| 顯示內容 | 質量流量、標況體積流量、累積流量，標準流速等 | ||
| 防護等級 | IP65 | ||
| 傳感器材質 | 不銹鋼 | ||
選型圖表：
