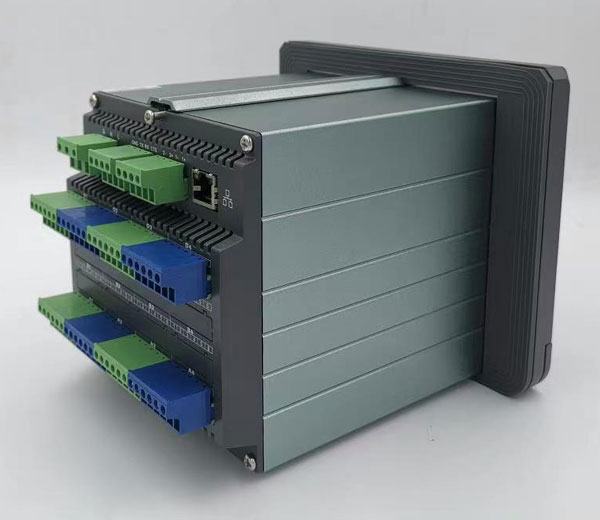

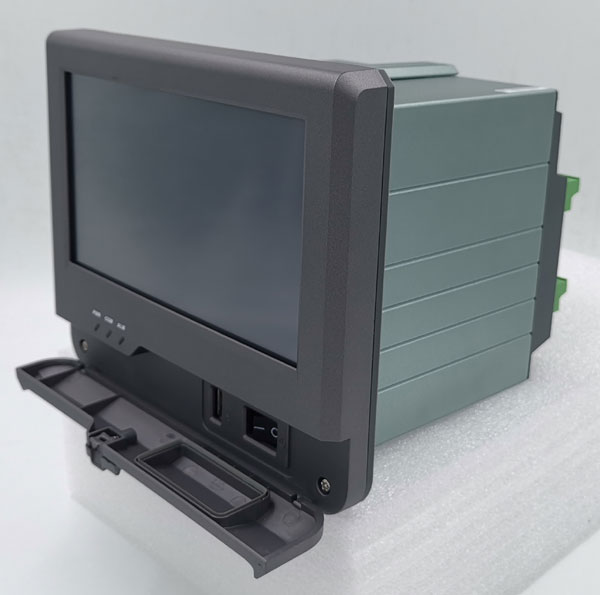

1.1 主要參數
表 1 -1 主要參數表
項目 |
說明 |

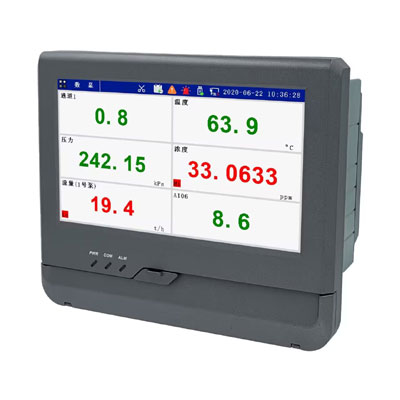

顯示 |
7 英寸觸摸式液晶屏 |
外 型尺寸 |
1 91.5 mm ×159.5 mm ×195 mm |
開孔尺寸 |
1 38 mm ×138 mm |
安 裝面板厚度 |
( 1.5~8.0) mm |
重量 |
約 2.2kg |
供電 |
(100~ 240) VAC , (47~63) Hz |
內部存 儲 |
1 GB NAND Flash |
外 部存儲 |
支持最大 32 G 容 量的 U 盤 |
最 大功耗 |
30 VA |
隔離 |
通道和地之間大于 1500 VAC ; |
相 對濕度 |
(5~95)% RH (無結露 ) |
工 作溫度 |
( - 20~60) ℃ |
運輸和貯存溫度 |
( - 30~80) ℃ |
1.2 輸入信號
表 1-2 直流電壓 / 電流輸入
信 號類別 |
量程范圍 |
最 大允許誤差 |
環境溫度影響 (%/10 ℃ ) |
|
直流電 流 |
mA |
(0.00~20.00) mA |
± 0.2% |
± 0.05 |
直流電 壓 |
V |
(- 1.00 ~1.00)V |
± 0.2% |
±0. 1 |
(- 10.00~10.00) V |
± 0.05% |
± 0.05 |
||
mV |
(- 100.00~100.00) mV |
± 0.05% |
± 0.05 |
|
(-20.00~20.00 ) mV |
± 0.05% |
± 0.05 |
表 1 -3 熱電阻輸入
信號類型 |
量程范圍 |
最大允許誤差 |
環境溫度影響( %/10 C ) |
||
C |
℉ |
C |
℉ |
||
Pt 100 |
- 200~800 |
- 328~1472 |
± 0.5 |
±0.9 |
± 0.05 |
JPt 100 |
- 100~400 |
- 148~752 |
± 0.5 |
±0.9 |
± 0.05 |
Pt 100 0 |
0 ~300 |
32~572 |
± 0.3 |
± 0.5 |
± 0.05 |
Cu 5 0 |
-50~14 0 |
-58~28 4 |
±1.0 |
±1.8 |
± 0.5 |
注:最大引線電阻 10Ω ,三線相同 。
表 1 -4 熱電偶輸入
信號類型 |
量程范圍 |
最大允許誤差(不含冷端誤差) |
環境溫度影響( %/10 C ) |
||
C |
℉ |
C |
℉ |
||
B |
6 00~1800 |
111 2~3272 |
±2. 4 C |
± 4.3 ℉ |
±0. 1 |
E |
- 200~1000 |
- 328~1832 |
±2. 4 C |
± 4.3 ℉ |
±0. 1 |
J |
- 200~1200 |
- 328~2192 |
±2. 4 C |
± 4.3 ℉ |
±0. 1 |
K |
-200~ - 100 |
-328~ - 148 |
±3. 3 C |
± 5.9 ℉ |
±0. 1 |
- 100~ 1300 |
- 148~ 2372 |
±2. 0 C |
± 3.6 ℉ |
||
S |
-50~10 0 |
-58~21 2 |
±3. 7 C |
± 6.7 ℉ |
±0. 1 |
1 00~300 |
212~57 2 |
±2. 0 C |
± 3.6 ℉ |
||
3 00~1600 |
572~2912 |
±1. 5 C |
± 2.7 ℉ |
||
T |
-200~ - 100 |
-328~ - 148 |
±1. 9 C |
± 3.4 ℉ |
±0. 1 |
- 100~380 |
- 148~716 |
±1. 6 C |
± 2.9 ℉ |
||
N |
- 200~1300 |
- 328~2372 |
±3. 0 C |
± 3.6 ℉ |
±0. 1 |
R |
-50~10 0 |
-58~21 2 |
±3. 7 C |
± 6.7 ℉ |
±0. 1 |
1 00~300 |
212~57 2 |
±2. 0 C |
± 3.6 ℉ |
||
3 00~1600 |
572~2912 |
±1. 5 C |
± 2.7 ℉ |
||
WRe 5-26 |
0~2300 |
3 2~4172 |
±4. 6 C |
± 8.3 ℉ |
±0. 1 |
WRe 3-25 |
0~2300 |
3 2~4172 |
±4. 6 C |
± 8.3 ℉ |
±0. 1 |
測試條件:室溫 (23±2) ℃,相對濕度 (60~70)% , (86~106) kPa 大氣壓力的環境中, 以30 min 暖機時間為前提;
熱電偶冷端補償誤差: ±1 ℃ 。
表 1 -5 開關量輸入
開 關量 |
幅 值 |
低電 平 |
高電平 |
響應周 期 |
DI 輸入 |
( 0~32) V |
< 5 V |
>1 6 V , <32 V |
500 ms |
注: DI 可檢測 100 ms 以上的高電平輸入,若有間斷則重新計時。
表 1 -6 脈沖量輸入
脈沖量 |
幅 值 |
響應周 期 |
量程范圍 |
最 大允許誤差 |
PI 輸 入 |
( 0~32) V |
500 ms |
( 0~10) kHz |
± 2 Hz |
( 0~20) kHz |
± 5 Hz |
注: 小于 5 V 時為低電平;大于 16 V ,小于 32 V 時為高電平。高電平或低電平的脈沖寬度都不低于 20µ s 。
在 輸入信號精度符合指標要求的前提下,溫壓補償后的瞬時流量值誤差指標為 ±0.5% 。
1.3 輸出信號
表 1 -7 模擬量輸出
類型 |
量程范圍 |
最 大允許誤差 (%) |
環境溫度影響 (%/10 C ) |
負載電阻 |
AO 輸 出 |
(0.00~20.00) mA |
±0. 1 |
±0. 1 |
750Ω |
表 1 -8 開關量輸出
最 大工作電壓 |
250 VAC /5 0 Hz |
單 個觸點最大允許工作電流 |
2 A (阻性負載) |
每 組公共端的最大允許工作電流 |
5 A |
表 1-9 時間比例輸出
類型 |
輸出周期 ( s ) |
輸出分辨率 |
輸出誤差 |
PWM 輸出 |
1 ~999 |
3 1.25 ms |
與輸出周期相同 |
1.4 其它參數
表 1 -10 其它參數
項目 |
說明
|
熔絲規格 |
2 50 VAC /3 A ,慢熔斷型。 |
配 電規格 |
5 0 mA /24 VDC ,配電輸出和模擬量輸出通道總數為 12 路。 |
絕緣強 度 |
電 源對地絕緣強度大于 1500 VDC ,漏電電流 0.3 mA , 1 min ; 或 電 源對地絕緣強度大于 1500 VAC ,漏電電流 3.5 mA , 1 min 。 |
硬 件看門狗 |
集 成 WATCHDOG 芯片,保證主機長期安quan可靠運行。 |
實時時鐘 |
采 用 硬件實時時鐘,掉電后由鋰電池供電,最大時鐘誤差 ±1 min / 月。 |
掉電保 護 |
所 有歷史數據及組態參數不會因掉電而丟失。 |
通 訊方式 |
支 持串行或以太網通訊方式。 串行支持 RS -485/ RS -232 C 兩種通訊方式,其中 RS -485 串行總線與主機隔離。 |
通 訊協議 |
采用 Modbus 通訊協議。通 訊 波特率有 1200 bps , 9600 bps , 19200 bps , 57600 bps 和 115200 bps 五 種。校驗方式有奇校驗,偶校驗、無校驗、常 0 校驗和常 1 校驗五種。 |
采樣周期 |
5 00 ms 。 |
若無特殊說明,性能指標均以 30 min 的暖機時間為前提,且除環境溫度影響系數外均僅適用于 (18~28) ℃ 的溫度范圍。
