一、產品概述

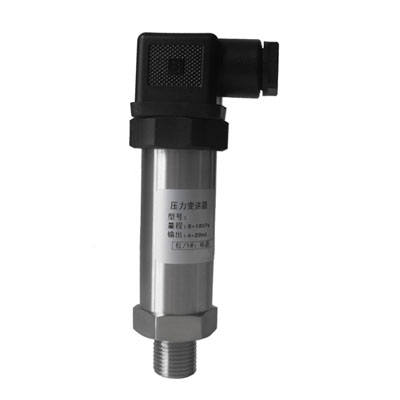

NZ200通用型壓力變送器采用帶不銹鋼隔離膜的壓力傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償；信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號；整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠；

該產品以其優良的可靠性、靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業過程現場的壓力測量和控制中。


二、產品特點

• 全不銹鋼結構
• 多種結構可選擇
• 體積小巧，易于安裝
• 標準螺紋引壓測量方式
• 表壓、絕壓、密封表壓
• 激光調阻補償零點和溫度性能
• 高可靠性和穩定性
• 輸出信號形式多樣
• 恒流源供電
• 反極性保護和瞬間過電流過電壓保護，符合EMI防護要求

三、性能參數

測量范圍：-0.1…0～0.01…100MPa
過 載：2-10倍滿量程壓力
壓力類型：表壓或絕壓或密封表壓型
精 確 度：±0.25%FS(典型)，±0.5%FS(最大) （擴散硅）
穩 定 性：±0.1%FS/年(典型)， ±0.2%FS/年(最大)
零點漂移：0.03%FS/℃(≤100kPa)， ±0.02%FS/℃(＞100kPa)
滿度漂移：±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
介質溫度：-30℃～85℃，-30～150℃
貯存溫度：-40℃～120℃
供電電源：10～36VDC(推薦24VDC)
輸出信號：4～20mADC ， 0/1～5/10VDC（非標定制）
負載電阻：≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ， ＞5k
過程連接：M20× 1.5外螺紋；M27×2外螺紋；卡箍連接 （其他可定制）
外殼防護：電纜線和接插件連接均為IP65
穩 定 性：≤0.2%FS/年

四、選型指南
