NZ100SX風速風向計由風速傳感器和風向傳感器組成,主要用于測量大氣風速與風向。該風速風向儀風杯采用碳纖維材，強度高，起動好。風向重錘采用附翼板，提高了動態特性。WC-1風傳感器互換性好、量程大、線性好、抗雷擊能力強、工作可靠。該傳感器**用于氣象、海洋、環境、機場、港口、工農業計交通等領域。


NZ100SX風速風向儀主要技術指標:


項目	風速傳感器	風向傳感器
測量范圍	0～70m/s	0～360
精　　度	±（0.3±0.03V）m/s	0.1％(線性度)
最 大回轉半徑	90mm	200mm
分 辨 率	0.1 m/s
起動風速	≤0.5 m/s	≤0.8 m/s
重　　量	≤0.5kg	≤0.5kg
工作環境	溫度-20℃～50℃ 濕度≤100％RH	溫度-20℃～50℃ 濕度≤100％RH
輸　　入	5V、12V、24V　可選	5V、12V、24V　可選
輸　　出	5V方波、4～20mA　可選 0～1000HZ　測量方法:頻率計數	0～5V、4～20mA　可選
訂貨時請注明電參數要求

NZ100SX風速風向儀工作原理:

風速傳感器的感應元件是三杯風組件，由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時，通過活軸轉杯在狹縫光耦中的轉動，輸出頻率的信號。
風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時，通過軸帶動碼盤在光電組件縫隙中轉動。產生的光電信號對應當時風向的格雷碼輸出。
傳感器的變換器采用精密導電塑料電位器，從而在電位器的活動端產生變化的電阻信號輸出。

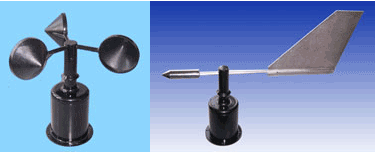

風速傳感器	風向傳感器

NZ100SX風速風向儀結構尺寸圖：



NZ100SX風速風向儀安裝使用方法:

（1）風速和風向傳感器應垂直的安裝在相距1米以上的橫臂上。
（2）傳感器殼體下部直徑為Φ40，120o均勻分有三個M5的螺紋為安裝部位。
（3）風向傳感器在安裝風標時，應先將風標桿穿過風向傳感器頭部的風向帽，裝上平衡錘在風向帽帶標志點一側。放平傳感器并竄動風標桿時平衡錘與風標處于平衡位置。直立后調整風標與地面垂直時，擰緊固定風向桿的風向帽上的制動螺釘即可。
（4）風向傳感器上殼有一個定北標志點，安裝時應將其對準北方。
（5）風向傳感器已調好零，不許隨意松動風向帽與主軸間的制動螺釘。
（6）測風傳感器應每年給軸承注油一次，注油時應拆下風速架或風向帽，將儀表油從傳感器的上軸承處注入。
（7）傳感器風速、風向帽上各不動的制動螺釘均用軟質密封膠密封，不要隨便拆卸，拆卸后再裝配時最 好重新涂上膠密封。

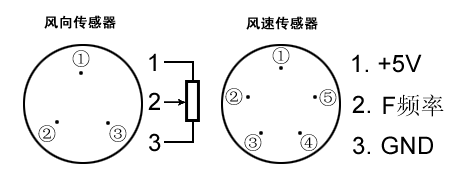

（8）傳感器電線插頭按下圖接線：


電阻信號輸出	頻率輸出

選配儀表：


可選配如下顯示儀表，顯示儀表資料點擊如下鏈接

NZ-XSD2系列2通道數顯儀表最 新詳細資料
