NTD1系列室內壁掛型數字式溫度變送器應用和特點：

•  用于室內環境溫度檢測和控制

•  采用高精度數字溫度傳感器，具有良好的長期穩定性

•  多種 輸出方式可選，有過壓及反接保護功能，有較高的可靠性和抗干擾能力

•  可配置繼電器輸出， 能實現獨立控制 / 報警功能

•  輕巧外殼設計，美觀大方，方便安裝

•  較寬的溫度范圍 ，響應速度快

•  配備 MMI 后，具有多種參數設定、修改、校正功能

NTD1系列室內壁掛型數字式溫度變送器技術指標：

傳感器： 數字溫度傳感器

量程： 0~ 50 ℃ ， 0~ 100 ℃ ， -40~ 60 ℃ ，或其它

輸出： 4~20mA( 三線 ) & 0~10VDC ，RS485/Modbus

負載： ≤ 600 Ω ( 電流 ) ， ≥ 2K Ω ( 電壓 )

繼電器： 1 × SPDT ， 1A /30VDC ， 0.5A /125VAC

精度： ≤± 0.5 ℃

電源： 18~30VAC/DC

顯示與按鍵： 可選大屏幕 LCD 數字顯示 與按鍵

顯示分辨率： 0.1 ℃

工作環境： -40~ 85 ℃ ， 0~95%RH( 非冷凝 )

存貯溫度： -40~ 85 ℃

外殼材料： 防火 ABS

防護等級： IP30

認證： CE

可選精度： 0.25 ℃ @ -20~ 105 ℃ ( 選型代碼后加 H)

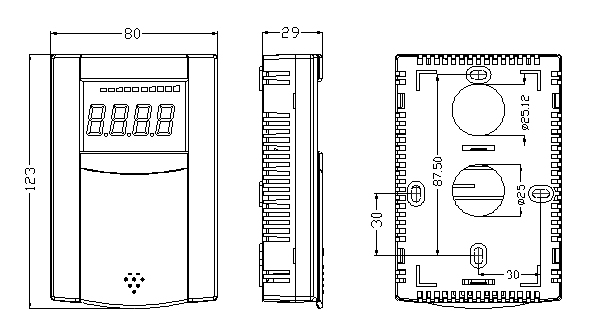

尺寸圖：

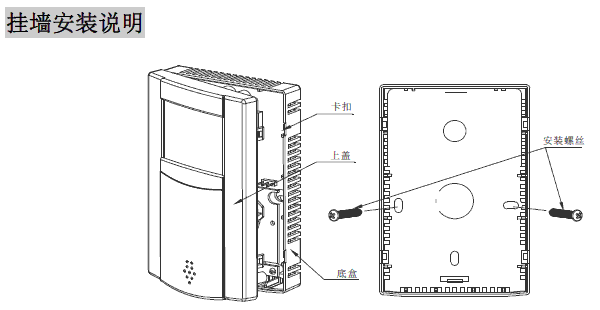

● 如圖所示，掛墻安裝時底盒應緊貼墻面，并垂直安裝。應遠離冷、熱及加濕源等地點。
● 取安裝盒上蓋時，用力按住側面的卡扣位置向外拉，或用一字螺絲刀在卡扣處輕扭即可。
● 將連接線從底盒孔引出，用配件中提供的2個M4*25螺釘將變送器垂直安裝在標準的電氣底盒上（該底盒一般已經預埋在墻內）。

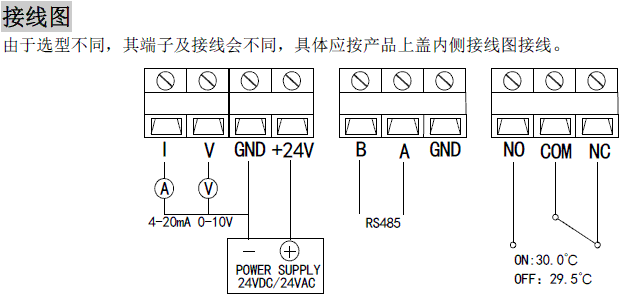

● 按照接線圖正確接線，并將上蓋安裝好。

室內壁掛型數字式溫度變送器注意事項：

安裝及接線過程中應斷電操作。當使用24VAC電源時，建議使用獨立的變壓器。當與其它控制器、變送器或閥門驅動器等設備共用一個24VAC變壓器時，應確保極性(24V和GND)連接完全正確，否則會帶來不可預知情況，甚至損壞這些設備。

室內壁掛型數字式溫度變送器品質保證：

自出廠日起12個月內，基于正常使用和非人為損壞，對產品提供免費工廠維修服務。
