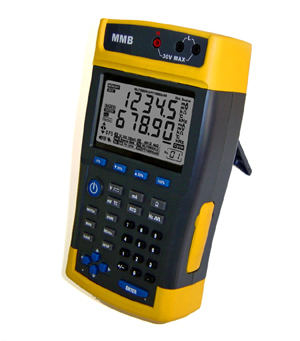

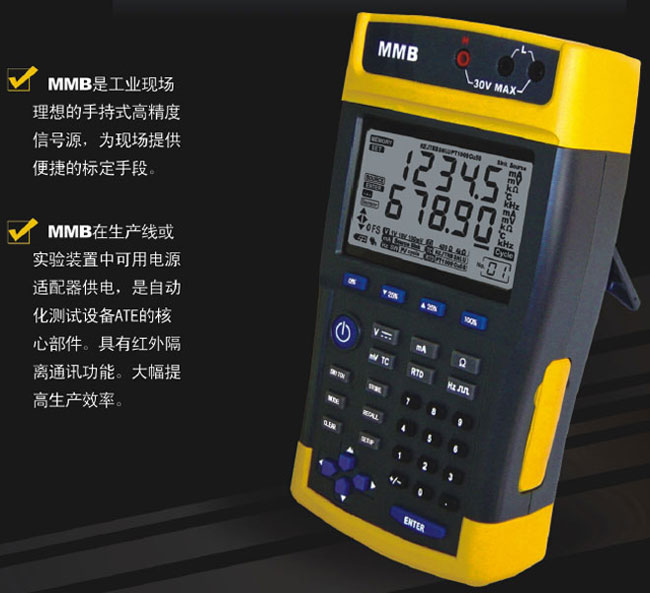

NZ-MMB1.0是一種信號發生器又叫萬用表伴侶，該信號發生器是用電池供電或外部AC/DC電源適配器供電的手持式高精度信號源；

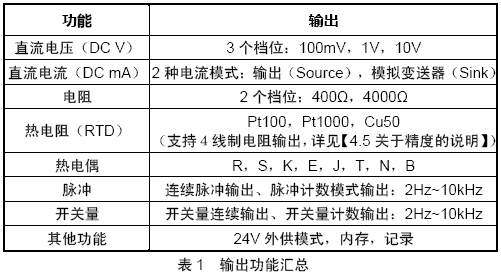

可用于輸出各種規格的工業信號，請參閱下面 表1：“輸出功能匯總”。

詳細資料點擊下載:

	NZ-MMB快速入門V1.1		NZ-MMB用戶手冊V1.1
	NZ-MMB與通訊轉換器的推薦安裝方式示意圖
	紅外-RS485通訊轉換器用戶手冊V1.0（包含通訊協議）

除了【表1】中的功能以外，MMB信號發生器還具有以下特點和功能：

◆ 自動電源切換：可通過接通外部AC/DC電源適配器持續工作，無外接電源時，使用電池供電（4節1.5V AA電池）。
◆ 電池電量監測：實時監測電池供電并提示用戶當前電量。
◆ 保存常用輸出：可存儲和讀取多達64組常用輸出。
◆ 多信息液晶顯示：含有輸出值、信號類型、電源信息、內存信息等各種提示內容；上下雙排顯示方便設置和調用常用輸出值。
◆ 組合按鍵：不僅可通過數字鍵鍵入輸出值，還可以通過方向鍵實現方便的輸出值調整。
◆ 紅外通訊 ※：通過紅外隔離轉換器與計算機實現雙向通訊，輕松實現儀表的校準、設置和輸出等各種功能。（※ 紅外通訊適配器需要單獨購買）

NZ-MMB信號發生器即萬用表伴侶-標準設備列表:

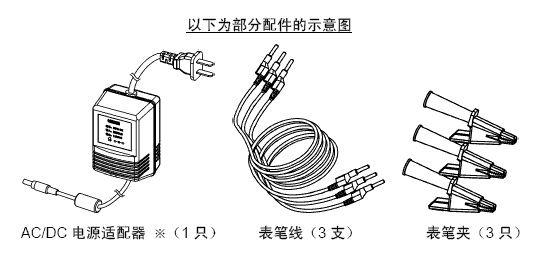

以下列表及【圖3.1】所示的設備均包括在您的整套NZ-MMB信號發生器即萬用表伴侶及其相關配件的產品包裝內：

◆  MMB信號發生器即萬用表伴侶 主機： 1臺
◆  AC/DC電源適配器： 1只 ※ 型號：MPC-DK-9.5V
◆  表 筆 線： 3支 型號：黑色 MPC100AB 2只 （長度1.1米） 紅色 MPC100AR 1只
◆  表 筆 夾： 3只 型號：黑色 MPC103AB 2只 紅色 MPC103AR 1只
◆  電 池： 4節AA電池（1.5V）
◆  用 戶 手 冊： 1本
◆  快 速 入 門： 1份

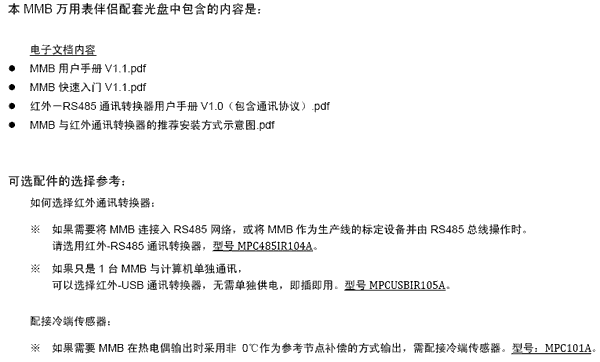

◆  CD-ROM： 1張 （內含：用戶手冊等說明的電子文檔）
◆  冷端傳感器： 1只 ※ 型號：MPC101A
◆  紅外-RS485通訊轉換器： 1只 ※ 型號：MPC485IR104A

（※ 配件需要單獨購買，具體使用說明請參照本用戶手冊及其單獨的用戶手冊）

 NZ-MMB信號發生器即萬用表伴侶-技術指標:

◆ 電 源： 4節AA（5號，1.5V）電池 以及直流供電：通過電源適配器MPC-DK-9.5V接220V AC
◆ 顯 示： 雙排5位段式液晶，帶各種指示符號，白色背光
◆ 工作環境： 溫度0℃~50℃，濕度≤80%R·H，無結露
◆ 儲存環境： 溫度-25℃~60℃，濕度≤90%R·H，無結露
◆ 工作海拔： ≤2000米
◆ 震動沖擊： 隨機性2g，5~500Hz（1米以下測試）
◆ 校準周期： 為保證精度，推薦校準周期為一年
◆ 預熱時間： 推薦開機預熱時間15分鐘

◆ 儀表功耗： 功耗與輸出信號類型及負載大小有關
使用4節標準AA 1.5V堿性電池供電：
24V DC/1kΩ負載時，4節1.5V AA堿性電池使用時間大約4小時
5V DC/10kΩ負載時，4節1.5V AA堿性電池使用時間大約21小時

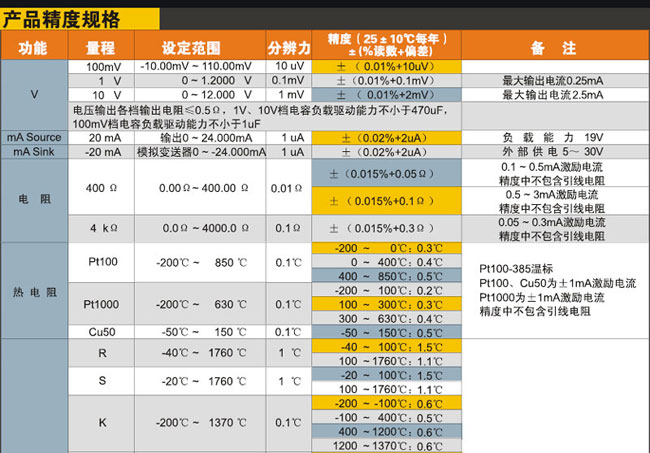

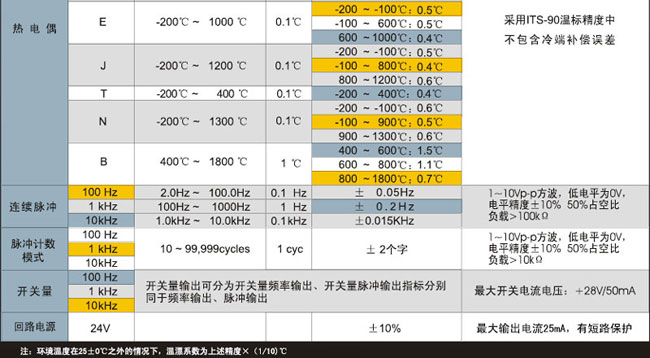

◆ 輸出精度： 見下表（應最少預熱10分鐘后使用）
（使用高精度設備對MMB進行校準時,環境溫度應該控制在25±5℃，相對濕度35%~75% R·H，且預熱20分鐘以上）

注1：環境溫度在25±10℃之外的情況下，溫漂系數為上述精度×(1/10)℃ 。
注2：電阻輸出功能由于采用電子合成電阻的原理，因此，在向非恒流（4線制）、非雙恒流（3線制）方式進行測量的儀器儀表提供電阻信號時，可能會導致測量儀器儀表顯示波動大于使用物理電阻進行測量時的波動。此現象同于國外同類產品。
注3：電阻輸出功能在向非恒流（4線制）方式進行測量的儀器儀表提供電阻信號時，精度說明、相關的接線方法和注意事項請參照使用說明書【4.4接線說明】及【6.3.8 輸出電阻】中的描述。

NZ-MMB信號發生器即萬用表伴侶-使用安全須知：

為了避免觸電、傷害、損壞MMB或其它設備，請嚴格遵守所有設備安全規程！

◆ 必須依照本用戶手冊（User’s Manual）的規定使用MMB信號發生器。
◆ 使用前先檢查MMB，如果MMB信號發生器已經損壞，請勿使用。
◆ 使用MMB信號發生器前，請確定電池倉已關緊。
◆ 檢查測試導線的連通性、絕緣是否損壞或?qū)Ь�金屬是否裸露在外。應更換損壞的測試導線。
◆ 使用表筆等帶金屬觸點的附件時，請勿接觸金屬部分。
◆ 除mA Sink檔（模擬變送器輸出）外，不要對輸出端子施加任何電壓，否則會導致儀表損壞。
◆ 切勿在端子之間或任何端子和地線（接地點）之間施加30V以上的電壓。
◆ 在輸入端子之間施加30V以上的電壓將導致MMB的出廠認證失效，并可能導致裝置永久性損壞而無法使用。
◆ 輸出不同信號時，必須使用正確的插口、模式和檔位。
◆ 為避免損壞被測裝置，確保在連接表筆導線之前，將MMB置于正確的模式。連接時，先連接L測試探頭，再連接帶電的H探頭。斷開連接時，則先斷開帶電的H探頭，再斷開L探頭。
◆ 校準時，要求使用精度滿足輸出要求的測量儀器或設備測量輸出，且保證校準環境的溫度、濕度的要求。
◆ 特別注意使用環境的要求，切勿在爆炸性的氣體、蒸汽或灰塵附近使用MMB。
◆ 當儀表所在環境濕度低于30%時，請?jiān)谑褂肕MB前采取有效的防靜電措施。
◆ 在轉換到另一個輸出信號類型之前，必須先將輸出表筆與外接的目標裝置間的連接斷開。
◆ 在使用mA檔（Source & Sink）以及電阻檔（Ω）時，切換到此類信號或從此類檔位切換成其它信號時，在切換之前，必須先將電路的電源關閉。重新連接好正確的電路后，將MMB切換成對應檔位接入電路，再通電使用。
◆ MMB信號發生器專用的AC/DC電源適配器型號是MPC-DK-9.5V，不得使用其它廠商的電源適配器，否則造成的使用問題和儀表損壞將導致MMB的出廠認證失效。
◆ 每臺MMB需要使用單獨的1只專用的AC/DC電源適配器MPC-DK-9.5V，不能使用1只AC/DC電源適配器給多臺MMB供電，否則會導致儀表輸出功能異常或損壞。
◆ MMB信號發生器專用的AC/DC電源適配器，只用于給MMB供電，請不要接其它負載，不要與任何發熱物體放置在一起。
◆ 如果您使用的是MMB專用的AC/DC電源適配器，長時間不使用本儀表時，請拔下電源插頭斷開電源。實現對MMB徹底斷電，避免長期通電造成MMB內部電路損壞。
◆ 在移動設備前，請先按電源鍵關機，斷開輸出表筆與目標設備的連接。如果您使用的是MMB專用的AC/DC電源適配器，請拔下電源插頭斷開電源。最后，拔出輸出表筆線。將儀表和配件裝入專用的攜帶箱。
◆ 不要讓任何帶電物體靠近輸出端子，否則會造成內部電路的損壞。
◆ 不要讓任何揮發性化學物質接觸儀表。不要讓儀表長期接觸橡膠或塑料制品。小心不要讓烙鐵或任何其他發熱物體接觸到儀表。
◆ 一旦出現電池電量不足的提示，請盡快更換電池以避免可能導致的使用異常。在更換電池之前，必須先停止使用儀表。
◆ 打開電池倉更換電池之前，必須先將表筆從MMB上拆下來。
◆ MMB只使用AA（5號）1.5V的電池，請確定電池安裝正確。
◆ 在清潔儀表的按鍵和操作面板時，如果您使用的是AC/DC電源適配器，請拔下電源插頭斷開電源。使用柔軟，干凈的布擦拭儀表的外表面。切勿使MMB內部進水。
◆ 不要拆開儀表，否則將導致MMB的出廠認證失效。
◆ 如果儀器在使用過程中開始冒煙、散發刺鼻氣味，或出現任何其它異常問題，請立即按電源鍵關機并卸下電池。如果您使用的是MMB專用的AC/DC電源適配器，請拔下電源插頭斷開電源，同時斷開輸出表筆與目標設備的連接。然后，聯系供應商檢測儀表。
